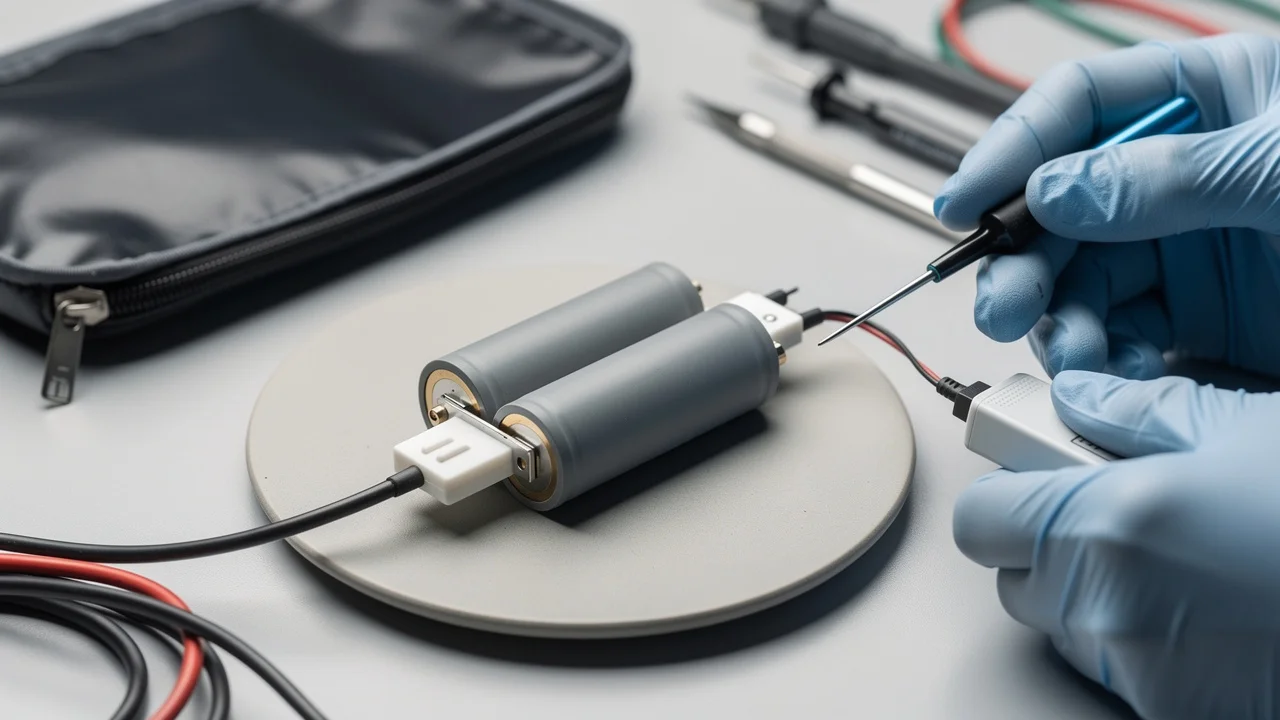

Comprendre une batterie Li-ion 7,4 V en pack 2S
Une batterie Li-ion 7,4 V est généralement composée de deux cellules lithium-ion montées en série. On parle alors de pack 2S , car les tensions des deux cellules s’additionnent. Chaque cellule affiche une tension nominale d’environ 3,6 à 3,7 V, ce qui donne 7,2 à 7,4 V pour le pack complet selon la manière dont le fabricant arrondit la valeur.
Le point à retenir est simple : 7,4 V n’est pas la tension maximale . C’est une tension nominale, utile pour classer la batterie et vérifier la compatibilité générale avec un appareil. En fin de charge, une cellule Li-ion standard atteint 4,2 V. Deux cellules en série donnent donc 8,4 V pleine charge .
Une batterie li ion 7.4 v doit être considérée comme un pack 2S : 7,4 V nominal, 8,4 V chargée, environ 6,0 V à 6,4 V en limite basse selon le seuil de protection choisi.
Cette plage de tension influence directement le fonctionnement d’un moteur, d’une carte électronique, d’un module radio ou d’un éclairage LED. Un appareil compatible 7,4 V doit donc accepter la tension de 8,4 V lorsque la batterie vient d’être chargée.

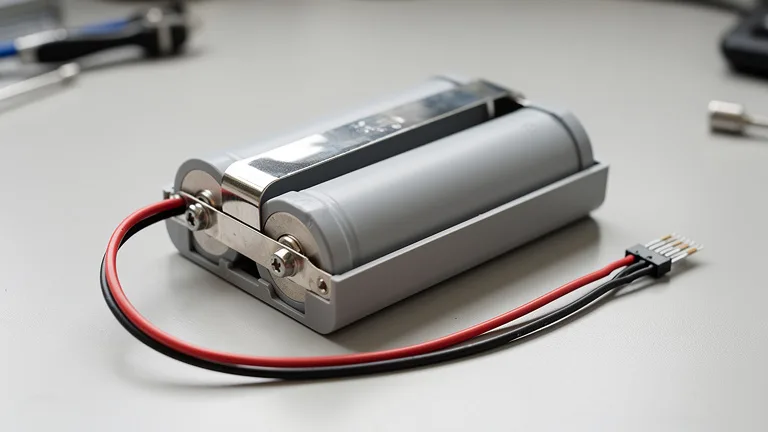

Pourquoi parle-t-on de 2S pour une batterie 7,4 V ? La lettre S signifie série. Dans un montage en série, le pôle positif d’une cellule est relié au pôle négatif de l’autre. La capacité en mAh reste la même que celle d’une cellule, mais la tension double.
Par exemple, deux cellules 18650 de 2600 mAh et 3,7 V montées en série donnent un pack 2S de 7,4 V nominal et 2600 mAh . Si ces mêmes cellules étaient montées en parallèle, on obtiendrait un pack 1S2P de 3,7 V nominal et 5200 mAh.
Tensions clés d’un pack Li-ion 2S 7,4 V La tension d’une batterie lithium-ion varie en permanence selon son niveau de charge, le courant demandé, la température et l’âge des cellules. Pour utiliser un pack 2S sans l’abîmer, il faut connaître les seuils usuels.
État du pack 2S Tension par cellule Tension totale du pack Lecture pratique Pleine charge 4,20 V 8,40 V Charge terminée sur chargeur Li-ion 2S Charge intermédiaire 3,70 V à 3,85 V 7,40 V à 7,70 V Zone nominale courante Stockage recommandé 3,70 V à 3,85 V 7,40 V à 7,70 V Adapté aux pauses prolongées Seuil bas prudent 3,20 V à 3,30 V 6,40 V à 6,60 V Arrêt conseillé pour préserver la durée de vie Décharge profonde 3,00 V ou moins 6,00 V ou moins Risque de dégradation et de refus de charge
Un BMS ou un contrôleur électronique coupe souvent la décharge autour de 2,5 à 3,0 V par cellule. Ce seuil protège contre les situations critiques, mais attendre systématiquement cette coupure réduit la durée de vie du pack. Pour un usage régulier, mieux vaut arrêter l’utilisation avant que le pack descende trop bas.
La tension seule ne donne pas toujours l’autonomie restante Sur une batterie Li-ion, la courbe de décharge n’est pas parfaitement linéaire. Entre 4,0 V et 3,7 V par cellule, la tension baisse assez progressivement. En dessous de 3,4 V, la chute devient plus rapide, surtout sous forte charge.
Une mesure au multimètre après repos donne une meilleure indication qu’une mesure pendant un pic de consommation. Sous charge, la tension chute temporairement à cause de la résistance interne. Ce phénomène est normal, mais il devient marqué sur une batterie usée, froide ou sous-dimensionnée.
Comment choisir une batterie Li-ion 7,4 V adaptée Le choix d’un pack ne se limite pas à la tension. Une batterie 7,4 V peut alimenter une voiture RC, un robot, un drone lent, une enceinte portable, une caméra, un système d’éclairage, un projet Arduino ou un appareil médical non critique, mais chaque usage impose des contraintes différentes.
Les critères à examiner sont la capacité, le courant de décharge, le format, le connecteur, la présence d’un BMS, la qualité des cellules et la compatibilité mécanique avec le logement prévu.
Capacité en mAh et énergie en Wh La capacité en mAh indique la quantité de charge électrique disponible. Un pack de 2600 mAh débite théoriquement 2600 mA pendant une heure dans des conditions idéales. En pratique, l’autonomie dépend du courant demandé, du rendement de l’appareil, de la température et du seuil de coupure.
Pour comparer deux batteries de tensions différentes, l’énergie en wattheures est plus parlante. La formule est simple : Wh = V nominal × Ah . Une batterie Li-ion 7,4 V de 2600 mAh fournit environ 19,2 Wh, car 7,4 × 2,6 = 19,24.
1200 mAh : format compact, autonomie limitée, adapté aux petits appareils.2600 mAh : valeur fréquente avec cellules 18650, bon compromis pour électronique portable et modélisme léger.5000 mAh et plus : autonomie supérieure, pack plus lourd, vérification nécessaire du courant admissible.Courant de décharge et valeur C Le courant de décharge indique l’intensité que la batterie supporte sans surchauffe ni chute excessive de tension. Il est parfois exprimé en ampères, parfois avec un coefficient C. Un pack de 2600 mAh en 10C supporte théoriquement 26 A, puisque 2,6 Ah × 10 = 26 A.
Web Alliance piscine prix : combien coûte vraiment une installation haut de gamme ? Sur les packs Li-ion grand public, les valeurs C annoncées doivent être lues avec prudence. Les cellules 18650 à forte capacité ne sont pas toujours faites pour les courants très élevés. Pour une voiture RC puissante ou un outil motorisé, un pack LiPo ou des cellules Li-ion haute décharge sont souvent plus adaptés.
Connecteurs : JST, Dean, XT30, XT60, SM et XH Le connecteur doit correspondre à l’appareil et au courant réel. Un petit connecteur JST convient à de faibles intensités, mais il chauffe si le courant est trop élevé. Les connecteurs Dean, XT30 ou XT60 sont plus courants pour le modélisme et les courants soutenus.
Un pack 2S peut aussi comporter une prise d’équilibrage, souvent au format JST-XH avec trois fils. Cette prise donne accès au point milieu entre les deux cellules. Elle sert au chargeur équilibrant ou au contrôle séparé de chaque cellule.
2 fils de puissance : sortie principale du pack.3 fils d’équilibrage : accès aux deux cellules d’un pack 2S.Connecteur propriétaire : fréquent sur jouets, caméras, appareils médicaux ou équipements de sécurité.Format des cellules : 18650, 21700, pouch ou pack propriétaire Les batteries Li-ion 7,4 V existent sous plusieurs formes. Les cellules cylindriques 18650 sont très répandues. Les 21700 offrent souvent plus de capacité ou de courant dans un format plus large. Les cellules pouch, plates et souples, sont fréquentes dans les batteries compactes, drones, tablettes et appareils embarqués.
Le format doit être compatible avec le boîtier, la ventilation et les contraintes mécaniques. Une cellule pouch ne doit pas être comprimée, pliée ou percée. Une cellule cylindrique doit être maintenue correctement pour éviter les vibrations, surtout en véhicule radiocommandé.
Li-ion, LiPo, LiFePO4 et NiMH : ne pas confondre les chimies Une erreur fréquente consiste à utiliser le même chargeur pour plusieurs types de batteries sous prétexte que la tension semble proche. C’est une mauvaise pratique. Chaque chimie impose un profil de charge précis.
Chimie Tension nominale par cellule Tension pleine charge par cellule Chargeur requis Remarque Li-ion 3,6 à 3,7 V 4,2 V CC/CV lithium-ion Pack 2S nominal 7,4 V, plein 8,4 V LiPo 3,7 V 4,2 V CC/CV LiPo avec équilibrage Très courant en modélisme, sensible aux abus LiFePO4 3,2 à 3,3 V 3,6 à 3,65 V Chargeur LiFePO4 Un 2S LiFePO4 n’est pas un équivalent direct 7,4 V Li-ion NiMH 1,2 V Variable selon charge Chargeur NiMH à détection delta peak Profil de charge totalement différent
Un chargeur NiMH ne convient pas à un pack Li-ion. Un chargeur LiFePO4 ne charge pas correctement une batterie Li-ion 2S. Un chargeur 12 V non prévu pour lithium-ion ne doit pas être branché directement sur une batterie 7,4 V.
La compatibilité ne se juge pas uniquement à la tension inscrite sur l’étiquette. Le profil de charge, la limite de tension, le courant et l’équilibrage déterminent la sécurité du pack.

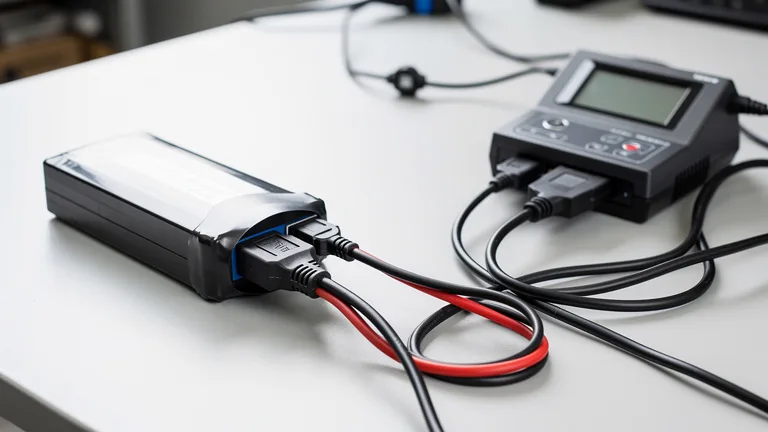

Charger correctement une batterie Li-ion 7,4 V
Pour charger une batterie Li-ion 2S, il faut un chargeur prévu pour Li-ion 2S ou un chargeur universel paramétré sur deux cellules lithium-ion. Le profil utilisé est de type CC/CV , pour courant constant puis tension constante.
Le chargeur commence par envoyer un courant contrôlé. Lorsque le pack atteint 8,4 V, il maintient cette tension et laisse le courant diminuer. La charge s’arrête lorsque le courant descend sous un seuil défini par le chargeur.
Paramètres de charge recommandés Le courant de charge dépend des cellules et des indications du fabricant. Une règle courante consiste à charger à 0,5C ou 1C quand la batterie l’autorise. Pour un pack de 2600 mAh, 1C correspond à 2,6 A. Une charge à 0,5C correspond à 1,3 A.
Tension de fin de charge : 8,4 V pour un pack Li-ion 2S standard.Mode : Li-ion ou LiPo 2S selon le chargeur et la compatibilité annoncée, avec limite à 4,2 V par cellule.Courant : selon l’étiquette de la batterie, souvent entre 0,5C et 1C.Équilibrage : recommandé si le pack dispose d’une prise balance.Surveillance : charge sur surface non inflammable, loin des matériaux sensibles.Une charge lente réduit les contraintes thermiques et prolonge souvent la durée de vie. Une charge rapide doit rester dans les limites du fabricant. Si le pack chauffe anormalement, gonfle, dégage une odeur ou présente une tension instable, la charge doit être arrêtée.
Peut-on charger une batterie 7,4 V avec un chargeur 12 V ? Non, pas directement. Un chargeur 12 V classique, une alimentation secteur 12 V ou un chargeur automobile ne remplace pas un chargeur Li-ion 2S. La tension est trop élevée et le profil de charge n’est pas adapté.
Le seul cas acceptable est l’usage d’un module de charge Li-ion 2S avec régulation CC/CV, limite à 8,4 V et protections adaptées , alimenté par une source 12 V. Dans ce cas, le 12 V alimente le module, mais ne va jamais directement à la batterie.
Temps de charge d’un pack 2S Le temps de charge dépend de la capacité, du courant réglé et de l’état initial du pack. Une estimation simple consiste à diviser la capacité par le courant, puis à ajouter une marge pour la phase CV en fin de charge.
Capacité du pack Courant de charge Durée indicative 1200 mAh 1,0 A Environ 1 h 15 à 1 h 40 2600 mAh 1,3 A Environ 2 h à 2 h 30 3000 mAh 1,5 A Environ 2 h à 2 h 30 5000 mAh 2,5 A Environ 2 h à 2 h 45
Ces valeurs restent indicatives. Un chargeur équilibrant prend parfois plus de temps si les deux cellules ne sont pas au même niveau. C’est normal et préférable à une charge rapide mal équilibrée.
Rôle du BMS dans un pack Li-ion 2S
Chaîne d’un pack Li-ion 7,4 V (2S)
Chargeur → protection → cellules : chaque maillon a un rôle précis
① Chargeur Li-ion 2S CC/CV Charge en courant constant, puis tension constante. Limite à 8,4 V (4,2 V/cellule). Jamais de 12 V direct.
➜
② BMS 2S protection Coupe en cas de surcharge, décharge profonde, surintensité ou court-circuit. Peut équilibrer les cellules.
➜
③ Pack 2S 7,4 V nom.
Cellule 1 3,7 V
+
Cellule 2 3,7 V
En série : 7,4 V nominal / 8,4 V pleine charge
Plage de tension du pack en usage
danger
seuil bas
zone nominale
plein
6,0 V ⚠
6,4 V
7,4 V
7,7 V
8,4 V
La prise d’équilibrage (3 fils) donne accès au point milieu entre les 2 cellules. Un écart durable entre cellules après charge signale un pack fatigué. Mesure fiable : au repos, pas sous forte charge.

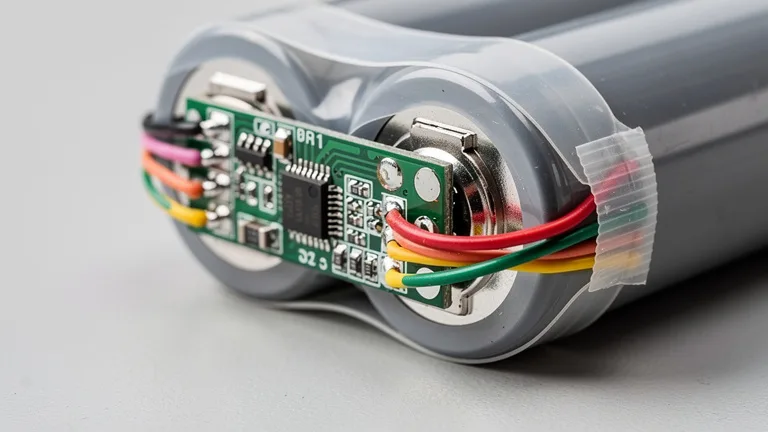

Le BMS, ou Battery Management System, est une carte de protection intégrée ou ajoutée au pack. Pour une batterie Li-ion 7,4 V, il s’agit d’un BMS 2S . Son rôle est de surveiller les cellules et de couper le circuit en cas de situation anormale.
Selon les modèles, un BMS protège contre la surcharge, la décharge profonde, les surintensités, les courts-circuits et parfois les déséquilibres entre cellules. Certains BMS intègrent un équilibrage passif, utile en fin de charge.
Protections attendues sur un BMS 2S Protection surcharge : coupure si une cellule dépasse la tension limite.Protection décharge excessive : coupure si une cellule descend trop bas.Protection surcourant : coupure si l’appareil demande trop d’intensité.Protection court-circuit : réaction rapide en cas de défaut grave.Équilibrage : réduction de l’écart de tension entre les cellules, selon les BMS.Un BMS ne transforme pas une batterie médiocre en batterie sûre dans tous les scénarios. Il complète une conception correcte : cellules de même modèle, même âge, même capacité, connexions fiables, isolants adaptés et boîtier propre.
BMS intégré ou chargeur équilibrant : quelle différence ? Un BMS protège le pack pendant l’usage et la charge. Un chargeur équilibrant mesure séparément chaque cellule via la prise balance et ajuste la fin de charge. Les deux approches ne remplissent pas exactement le même rôle.
Pour un pack utilisé en modélisme, le chargeur équilibrant est très utile. Pour un appareil fermé, un BMS intégré devient souvent indispensable. Dans les deux cas, les cellules doivent rester proches en tension. Un écart durable signale un pack fatigué ou mal assemblé.
Sécurité : erreurs à éviter avec une batterie Li-ion 7,4 V Les batteries lithium-ion stockent beaucoup d’énergie dans un volume réduit. Une mauvaise charge, un court-circuit ou une perforation déclenche des risques sérieux : échauffement, dégazage, incendie, destruction de l’appareil ou blessures.
La sécurité repose sur des gestes simples, répétés à chaque utilisation. Le but n’est pas de dramatiser, mais d’éviter les erreurs connues qui abîment les packs et créent des situations dangereuses.
Ne jamais court-circuiter les bornes Un court-circuit entre le positif et le négatif libère un courant très élevé. Les fils chauffent, les connecteurs fondent et la cellule subit une contrainte violente. Les packs transportés dans une boîte à outils ou un sac doivent avoir leurs connecteurs protégés.
Ne pas utiliser un pack gonflé, percé ou déformé Un gonflement, une fuite, une odeur chimique, une trace de brûlure ou une gaine endommagée sont des signaux d’arrêt. Le pack ne doit plus être chargé ni utilisé. Il doit être isolé dans un endroit sûr, puis confié à une filière de recyclage adaptée.
Éviter la décharge profonde Une batterie Li-ion descendue trop bas perd de la capacité et devient instable. Certains chargeurs refusent alors de lancer la charge. Tenter de la forcer avec une alimentation non adaptée expose à un risque d’échauffement.
Si un pack 2S est très en dessous de 6 V, la prudence s’impose. L’état des cellules doit être vérifié individuellement avec du matériel adapté. Pour un utilisateur non équipé, la solution la plus sûre reste le remplacement et le recyclage.
Surveiller la température Une batterie froide délivre moins de courant. Une batterie trop chaude vieillit vite et devient risquée. Pendant la charge et l’utilisation, une chaleur légère reste possible, mais une température élevée au toucher indique une sollicitation excessive ou un défaut.
Compatibilité avec les appareils 7,4 V Avant d’acheter un pack, il faut vérifier la plage de tension acceptée par l’appareil. Une mention 7,4 V ne garantit pas toujours que l’électronique tolère 8,4 V. Les produits conçus pour Li-ion 2S ou LiPo 2S l’acceptent normalement, mais les montages artisanaux et certains modules DC nécessitent une vérification de fiche technique.
Le courant de démarrage compte aussi. Un moteur consomme souvent beaucoup plus au démarrage qu’en régime établi. Une batterie dont le courant maximal est trop faible provoque des coupures BMS, des pertes de puissance ou des échauffements.
Utilisation en modélisme RC Dans les voitures radiocommandées, les bateaux RC et certains robots, les packs 7,4 V sont fréquents. Les Li-ion offrent souvent une bonne autonomie, mais un courant de décharge inférieur à celui de nombreuses LiPo. Pour un véhicule rapide ou très coupleux, la capacité en C doit être étudiée avec soin.
Archives comment fonctionne le nouveau lecteur sans fil de bnp paribas ? Le connecteur joue un rôle réel. Un adaptateur mal dimensionné ajoute de la résistance, chauffe et provoque des pertes. Mieux vaut choisir directement le bon connecteur plutôt que multiplier les conversions.
Utilisation en électronique embarquée Pour alimenter un microcontrôleur, un routeur portable, un éclairage LED ou un module radio, une batterie Li-ion 2S offre une tension pratique. Un convertisseur DC-DC abaisseur ou élévateur-abaisseur stabilise ensuite la tension à 5 V, 9 V ou 12 V selon le besoin.
Le convertisseur doit accepter la plage complète du pack, donc environ 6,0 à 8,4 V. Sa puissance doit aussi couvrir les pics de consommation, pas seulement la consommation moyenne.
Stockage, transport et durée de vie Une batterie Li-ion vieillit même lorsqu’elle n’est pas utilisée. La chaleur, la pleine charge prolongée et les décharges profondes accélèrent cette usure. Un stockage adapté préserve la capacité et réduit les risques.
Pour une pause de plusieurs semaines, une tension autour de 3,7 à 3,85 V par cellule convient bien. Pour un pack 2S, cela représente environ 7,4 à 7,7 V. Le lieu de stockage doit être sec, tempéré, à l’écart des objets métalliques et des sources de chaleur.
Bonnes pratiques de stockage Stocker le pack à charge intermédiaire, pas plein ni vide. Contrôler la tension tous les deux à trois mois en cas de stockage long. Protéger les connecteurs pour éviter tout court-circuit. Ne pas laisser une batterie dans une voiture en plein soleil. Écarter un pack qui chauffe, gonfle ou perd rapidement sa tension. Transport d’une batterie Li-ion 7,4 V Lors du transport, les bornes doivent être isolées. Une pochette ignifugée, une boîte rigide ou un compartiment dédié limite les risques mécaniques. En avion, les règles dépendent de la compagnie et de l’énergie en Wh. Les batteries lithium sont généralement transportées en cabine plutôt qu’en soute, avec restrictions selon la capacité.

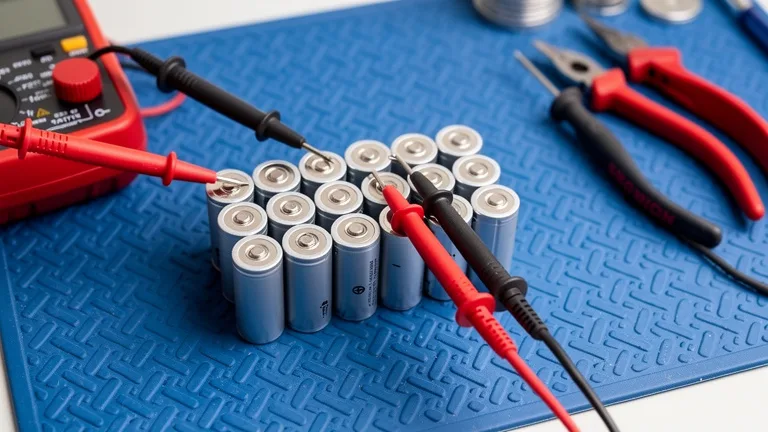

Diagnostiquer l’état d’un pack 2S
Un pack en bon état présente deux cellules proches en tension, une autonomie cohérente et une température stable pendant l’usage. Une perte brutale d’autonomie, une coupure rapide du BMS ou un déséquilibre répété entre cellules signale un vieillissement ou un défaut.
Avec un multimètre, on mesure la tension totale sur la sortie principale. Avec la prise d’équilibrage, on mesure chaque cellule séparément. Un écart supérieur à 0,05 à 0,10 V après charge mérite une surveillance. Un écart qui revient après équilibrage indique souvent une cellule plus faible.
Signes d’une batterie à remplacer Autonomie nettement réduite malgré une charge complète. Chauffe anormale à courant habituel. Une cellule descend plus vite que l’autre. BMS qui coupe dès que l’appareil demande de la puissance. Pack déformé, gonflé, oxydé ou endommagé. Une batterie lithium-ion usée ne doit pas partir aux ordures ménagères. Elle doit être déposée dans un point de collecte prévu pour les piles et accumulateurs. Avant dépôt, les connecteurs doivent être isolés avec un ruban adapté.

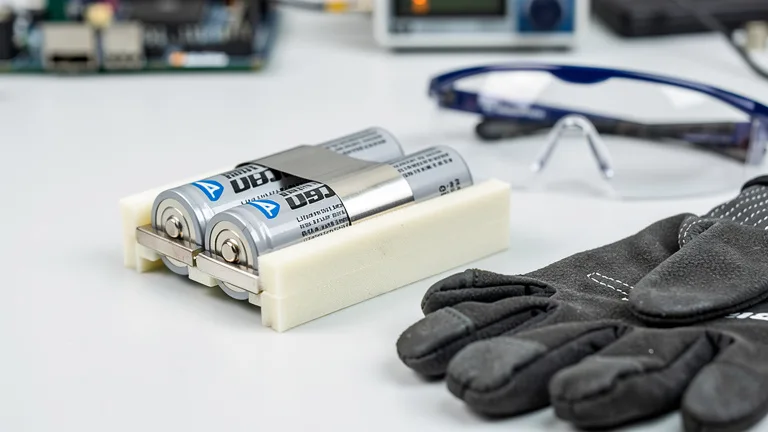

Assembler ou remplacer un pack Li-ion 2S : précautions
L’assemblage d’un pack lithium-ion demande des cellules homogènes, un BMS compatible, un outillage adapté et des isolants fiables. Les cellules doivent avoir la même chimie, la même capacité, le même état d’usure et une tension proche avant montage.
La soudure directe au fer sur les cellules est déconseillée, car la chaleur endommage l’accumulateur. Les packs professionnels utilisent le soudage par points avec bandes nickel. Pour un utilisateur sans équipement, acheter un pack certifié et adapté reste l’option la plus rationnelle.
Un pack 2S mal assemblé ne se limite pas à une panne possible. Il concentre des risques électriques, thermiques et mécaniques dans un volume réduit.
Remplacer une batterie dans un appareil existant Lors d’un remplacement, la tension nominale, la tension pleine charge, la capacité, le connecteur, la polarité et le courant admissible doivent correspondre. Une inversion de polarité détruit rapidement l’électronique. Un connecteur identique ne garantit pas toujours un câblage identique.
Si la batterie d’origine comporte une sonde de température ou un troisième fil de communication, le remplacement par un pack générique doit être évité sans documentation fiable. Certains appareils contrôlent la batterie avant d’autoriser la charge ou l’utilisation.
Checklist avant d’acheter un pack li ion 7.4 v Une vérification méthodique évite la majorité des erreurs d’achat. Le bon pack est celui qui correspond à la tension, au courant, au format et au système de charge déjà prévu.
Confirmer le type : Li-ion 2S, tension nominale 7,4 V, pleine charge 8,4 V.Vérifier l’appareil : acceptation de la plage 6,0 à 8,4 V selon usage.Choisir la capacité : en mAh et en Wh selon l’autonomie visée.Contrôler le courant maximal : en ampères ou en valeur C.Identifier le connecteur : puissance, équilibrage, polarité.Exiger une protection : BMS 2S ou chargeur équilibrant selon le contexte.Utiliser le bon chargeur : Li-ion 2S CC/CV limité à 8,4 V.Écarter les packs douteux : absence de marquage, capacité irréaliste, gaine abîmée, poids incohérent.Les capacités annoncées doivent rester crédibles. Une petite batterie 18650 ou un pack compact affichant une valeur très élevée à bas prix mérite une vérification. Le poids, la marque des cellules, les avis techniques et la fiche produit donnent souvent de bons indices sur la qualité réelle.
