En France, un circuit d’éclairage domestique est généralement câblé en 1,5 mm² et protégé jusqu’à 16 A, ce qui laisse peu de place à l’approximation quand on ajoute un détecteur de mouvement. Un bon repérage de la phase, du neutre et du retour lampe suffit souvent à éviter les pannes les plus courantes.
| Type de détecteur | Fils nécessaires | Quand l’utiliser | Piège à éviter |
|---|---|---|---|
| 3 fils (L, N, sortie) | Phase + Neutre + Retour lampe | Installation stable, idéal pour LED, luminaires extérieurs et faibles puissances. | Confondre le retour lampe avec le neutre sur la borne N. |
| 2 fils (sans neutre) | Phase + Retour lampe seulement | Boîte d’encastrement d’ancien interrupteur sans neutre disponible. | Incompatible avec LED de faible puissance (clignotements ou lueur résiduelle). |
| Détecteur extérieur | Idem 3 fils + terre pour luminaire classe I | Exposition à l’humidité, besoin d’IP44 minimum. | Oublier la terre sur un projecteur métallique extérieur. |
| Avec interrupteur de forçage | Phase + Neutre + Retour + fil navette si va-et-vient | Quand on veut pouvoir allumer la lampe manuellement même sans détection. | Câbler l’interrupteur en série au lieu du parallèle (éclairage bloqué). |
Schema cablage detecteur de mouvement : le principe à comprendre avant de brancher
Le schema cablage detecteur de mouvement dépend du type d’appareil installé. La plupart des détecteurs muraux ou de plafond fonctionnent comme un interrupteur automatique : ils reçoivent une alimentation, détectent une présence, puis envoient le courant vers la lampe pendant une durée réglée.
Dans une installation d’éclairage classique, le détecteur remplace souvent un interrupteur simple. Il coupe ou rétablit la phase qui alimente le luminaire. Le neutre, lui, rejoint généralement directement la lampe. Sur les modèles à 3 fils, le neutre arrive aussi au détecteur pour alimenter son électronique interne.
Avant toute intervention, coupez le disjoncteur du circuit concerné au tableau électrique, puis vérifiez l’absence de tension avec un vérificateur adapté. Ne vous fiez jamais uniquement à la position d’un interrupteur.
Un détecteur de mouvement ne se câble pas au hasard. Les bornes varient selon les fabricants, mais les repères reviennent souvent : L pour la phase d’arrivée, N pour le neutre, et L’, OUT, A ou LOAD pour le retour lampe.

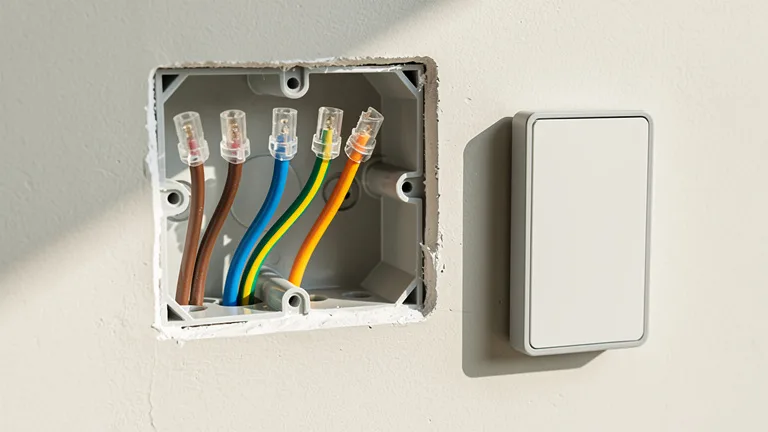

Identifier les fils avant de câbler un détecteur de mouvement
La réussite du branchement repose sur l’identification des conducteurs. Les couleurs donnent une indication, mais elles ne remplacent pas une vérification, surtout dans une installation ancienne ou modifiée.
Phase, neutre, retour lampe et terre : rôle de chaque fil
La phase amène le courant depuis le tableau électrique. Elle est souvent rouge, marron ou noire. Le neutre assure le retour du courant vers le réseau. Il doit être bleu. Le retour lampe est le fil commandé par le détecteur : il devient alimenté uniquement quand le détecteur déclenche l’éclairage. La terre, en vert et jaune, protège les personnes en cas de défaut d’isolement et se raccorde aux luminaires qui en ont besoin.
- Phase d’arrivée : alimentation permanente du détecteur.
- Neutre : alimentation du détecteur sur les modèles à 3 fils et raccord direct au luminaire.
- Retour lampe : sortie commandée du détecteur vers la lampe.
- Terre : liaison de protection, sans passage par le détecteur sauf borne prévue.
Dans une boîte d’encastrement, le fil présent derrière un ancien interrupteur n’est pas toujours un neutre. Très souvent, on y trouve seulement une phase et un retour lampe. C’est la raison pour laquelle certains détecteurs nécessitent un neutre disponible, alors que d’autres modèles dits 2 fils fonctionnent sans neutre.
Les couleurs normalisées à connaître
| Conducteur | Couleur habituelle | Fonction dans le câblage |
|---|---|---|
| Phase | Rouge, marron ou noir | Alimente le détecteur en courant |
| Neutre | Bleu | Retour du courant et alimentation électronique selon modèle |
| Terre | Vert et jaune | Protection des masses métalliques |
| Retour lampe | Orange, violet, marron, noir ou autre couleur hors bleu et vert-jaune | Fil commandé qui part vers le luminaire |
La norme réserve le bleu au neutre et le vert-jaune à la terre. Un fil bleu utilisé comme retour lampe signale une anomalie ou une ancienne pratique à corriger lors d’une rénovation sérieuse.
Schéma simple pour un détecteur de mouvement à 3 fils
Câblage d’un détecteur de mouvement : les deux montages de référence
Le détecteur coupe toujours la phase envoyée à la lampe
Détecteur 3 fils (avec neutre)
Montage stable, adapté aux LED
Phase → L, neutre → N (et vers la lampe), sortie L’/OUT → phase du luminaire. Le neutre alimente l’électronique du capteur.
Détecteur 2 fils (sans neutre)
Câblé en série, comme un interrupteur
Phase → entrée, sortie → retour lampe. Le neutre file vers la lampe. Attention : compatibilité LED à vérifier (scintillement possible).
⚠ Avant toute intervention : coupez le disjoncteur du circuit, vérifiez l’absence de tension avec un appareil fiable et ne branchez jamais la terre (vert-jaune) sur une borne active. En cas de doute sur le neutre ou les fils, faites appel à un électricien qualifié.

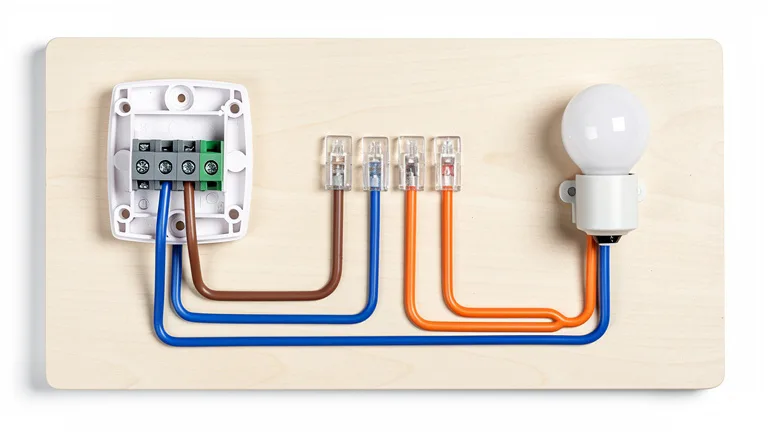

Le détecteur de mouvement à 3 fils est le montage le plus courant pour une installation fiable, notamment avec des lampes LED. Il utilise une phase, un neutre et une sortie vers la lampe. Ce type de détecteur dispose d’une alimentation permanente, ce qui stabilise son fonctionnement et limite les clignotements parasites.
Raccordement des bornes L, N et retour lampe
Le principe est simple : la phase arrive sur la borne L du détecteur. Le neutre arrive sur la borne N du détecteur et rejoint aussi le neutre de la lampe. La sortie commandée, souvent notée L’ ou OUT, part vers la phase du luminaire.
Schéma textuel du câblage :
- Phase tableau → borne L du détecteur.
- Neutre tableau → borne N du détecteur et neutre de la lampe.
- Sortie L’ ou OUT du détecteur → phase de la lampe.
- Terre tableau → borne de terre du luminaire si le luminaire en possède une.
Dans ce montage, le détecteur joue le rôle de contact automatique sur la phase. Quand il détecte un mouvement dans sa zone, il ferme le circuit entre L et L’. La lampe reçoit alors la phase et s’allume.
Repère de câblage en version tableau
| Borne du détecteur | Fil à raccorder | Destination |
|---|---|---|
| L | Phase permanente | Depuis le disjoncteur du circuit éclairage |
| N | Neutre | Depuis le circuit et vers le luminaire |
| L’, OUT ou LOAD | Retour lampe | Vers la borne phase du luminaire |
| Terre si présente | Vert-jaune | Vers la terre du luminaire ou continuité de protection |
Si la lampe reste allumée en permanence après raccordement, la sortie commandée a probablement été confondue avec la phase permanente, ou un interrupteur de forçage est câblé en parallèle. Si elle ne s’allume jamais, le neutre manque peut-être au détecteur ou la sortie n’est pas reliée à la lampe.

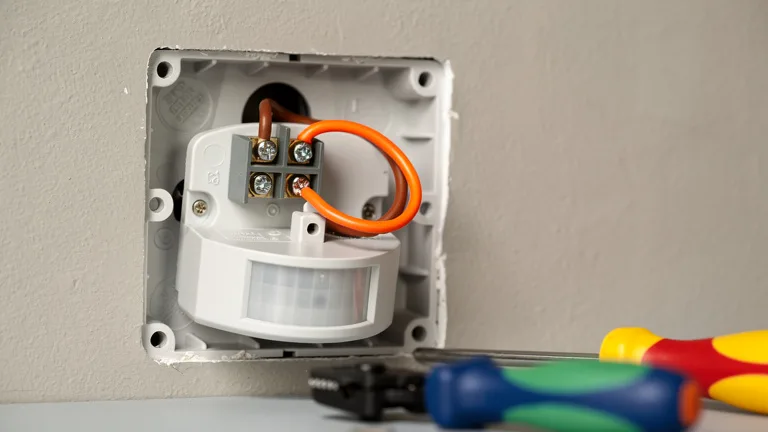

Câblage d’un détecteur de mouvement à 2 fils : le cas sans neutre
Le détecteur à 2 fils est prévu pour les boîtes d’interrupteur où seuls deux conducteurs sont disponibles : la phase d’arrivée et le retour lampe. Il se câble en série avec la lampe, comme un interrupteur classique. Il n’a pas de borne neutre.
FormationComment retirer une carte SIM d’un iPhone sans outil spécial ?Le schéma est donc différent du modèle à 3 fils. La phase arrive sur l’entrée du détecteur, puis la sortie du détecteur repart vers la lampe. Le neutre reste au plafond, dans la boîte de dérivation ou au luminaire.
- Phase d’arrivée → entrée du détecteur.
- Sortie du détecteur → retour lampe.
- Neutre → directement vers la lampe, sans passer par le détecteur.
- Terre → directement vers le luminaire si nécessaire.
Ce montage semble plus simple, mais il demande une compatibilité précise avec la charge. Certains détecteurs 2 fils fonctionnent mal avec des ampoules LED de faible puissance. Les symptômes fréquents sont un clignotement, une faible lueur permanente ou un déclenchement instable.
Un détecteur 2 fils ne se remplace pas toujours par un détecteur 3 fils sans modification du circuit. Le modèle 3 fils exige un neutre disponible dans la boîte de raccordement.
Détecteur 2 fils ou 3 fils : choisir le bon schéma de branchement
Le bon choix dépend des fils réellement disponibles et du type de luminaire. Avant d’acheter un appareil, ouvrez la boîte après coupure du courant et vérification d’absence de tension. Le nombre de fils visibles ne suffit pas toujours : une boîte avec plusieurs conducteurs peut contenir un repiquage, une navette de va-et-vient ou un retour lampe.
| Situation | Détecteur conseillé | Point de vigilance |
|---|---|---|
| Phase, neutre et retour lampe disponibles | Détecteur 3 fils | Montage stable, adapté aux LED |
| Seulement phase et retour lampe dans la boîte | Détecteur 2 fils | Vérifier la puissance minimale et la compatibilité LED |
| Luminaire extérieur exposé à l’humidité | Détecteur IP adapté, souvent 3 fils | Respecter l’indice IP et les presse-étoupes |
| Installation ancienne non repérée | Diagnostic préalable | Faire contrôler les fils avant raccordement |
Le modèle 3 fils reste souvent préférable quand le neutre est accessible. Il alimente directement l’électronique du capteur, ce qui améliore la compatibilité avec les lampes LED, les projecteurs extérieurs et les éclairages à faible puissance.
Étapes pour câbler un détecteur de mouvement sans erreur
Un branchement propre se prépare. Le temps passé à repérer les fils évite les courts-circuits, les déclenchements intempestifs et les démontages répétés.
1. Couper l’alimentation et sécuriser la zone
Coupez le disjoncteur du circuit éclairage concerné. Si vous ne savez pas quel disjoncteur protège le luminaire, coupez l’alimentation générale. Contrôlez ensuite l’absence de tension au niveau des fils avec un appareil fiable. Un simple tournevis testeur ne donne pas une garantie suffisante.
Travaillez avec des outils isolés, dans un endroit sec, et évitez toute intervention si les conducteurs sont abîmés, noircis, cassants ou mal serrés.
2. Repérer les conducteurs existants
Identifiez la phase permanente, le retour lampe et le neutre si présent. Sur un remplacement d’interrupteur simple, les deux fils raccordés à l’ancien mécanisme sont généralement la phase et le retour lampe. Le neutre n’est pas forcément dans la boîte.
Si plusieurs fils sont regroupés dans des bornes automatiques, prenez des notes avant démontage. Un mauvais repiquage de phase ou de neutre affecte parfois plusieurs points lumineux.
3. Lire le bornier du détecteur
Chaque fabricant utilise son propre marquage. Les bornes les plus fréquentes sont L, N et L’. Certains modèles affichent IN pour l’entrée et OUT pour la sortie. D’autres ajoutent une borne S pour une commande externe, ou une borne de temporisation selon les versions.
Ne transposez pas aveuglément le câblage d’un ancien détecteur sur un nouveau. Deux appareils visuellement proches peuvent avoir un ordre de bornes différent.
4. Raccorder avec des connexions adaptées
Dénudez les fils à la longueur indiquée par le fabricant. Serrez les vis de bornier sans écraser le cuivre. Si vous utilisez des connecteurs automatiques, vérifiez qu’ils acceptent la section du conducteur, généralement 1,5 mm² pour un circuit d’éclairage domestique.
Les conducteurs doivent rester bien en place quand vous remettez le détecteur dans sa boîte. Un fil trop court ou trop contraint risque de se débrancher au moment de la fixation.
5. Remettre sous tension et tester
Une fois le détecteur fixé, remettez le courant. Réglez d’abord la temporisation au minimum et le seuil de luminosité sur test ou soleil, selon le modèle. Passez devant la zone de détection pour vérifier l’allumage, puis ajustez les réglages.
Si le luminaire ne réagit pas, coupez à nouveau le courant avant de contrôler le raccordement. Ne manipulez jamais les fils sous tension.
Les erreurs fréquentes dans le câblage d’un détecteur de mouvement
Les pannes après pose viennent rarement du détecteur lui-même. Elles sont souvent liées à une inversion de fils, à un neutre absent ou à une charge incompatible.
Confondre neutre et retour lampe
Le retour lampe n’est pas un neutre. Il ne sert pas à alimenter directement l’électronique d’un détecteur 3 fils. Si vous raccordez un retour lampe sur la borne N, le détecteur ne fonctionne pas correctement et le luminaire risque de réagir de façon imprévisible.
Mettre la terre sur une borne active
La terre ne doit jamais être utilisée comme neutre ou comme retour lampe. Elle sert uniquement à la protection. L’utiliser comme conducteur actif crée un danger immédiat pour les personnes et rend l’installation non conforme.
Oublier la compatibilité avec les ampoules LED
Les LED consomment peu. Certains détecteurs 2 fils ont besoin d’un courant de fuite pour s’alimenter, ce qui provoque parfois un scintillement ou une lueur résiduelle. Selon le modèle, une charge minimale, un condensateur antiparasite ou un détecteur 3 fils règle le problème.
Installer le détecteur au mauvais endroit
Un câblage correct ne suffit pas si le capteur est mal placé. Évitez les zones proches d’une source de chaleur, d’une ventilation, d’une vitre exposée au soleil ou d’un mouvement végétal en extérieur. Les détecteurs infrarouges passifs réagissent aux variations thermiques dans leur champ.
- Éviter l’orientation directe vers une route ou un passage public.
- Placer le capteur à la hauteur recommandée par le fabricant.
- Privilégier une détection transversale plutôt qu’une approche de face.
- Protéger les connexions extérieures contre l’humidité.

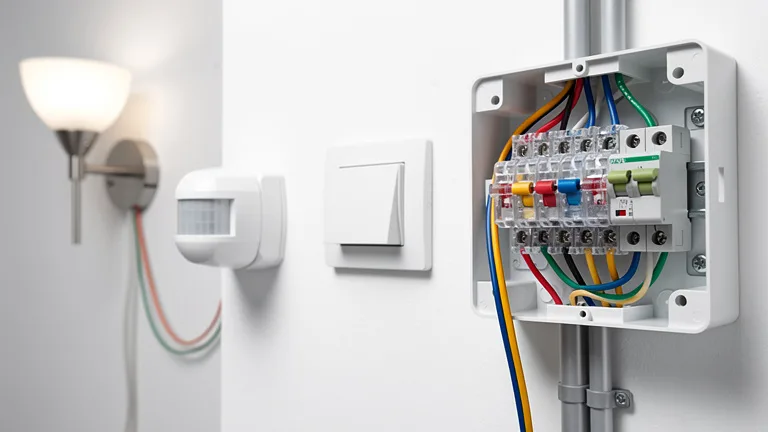

Ajouter un interrupteur avec un détecteur de mouvement
Dans certains cas, on souhaite conserver une commande manuelle. Deux montages existent : l’interrupteur en remplacement, ou l’interrupteur de forçage. Le second permet d’allumer la lampe même si le détecteur ne déclenche pas.
Interrupteur de marche forcée
Pour forcer l’allumage, l’interrupteur se câble généralement en parallèle de la sortie du détecteur. Quand l’interrupteur est fermé, il envoie la phase vers la lampe sans attendre la détection. Quand il est ouvert, le détecteur reprend son fonctionnement automatique.
Ce montage doit respecter le schéma du fabricant. Un mauvais raccordement peut alimenter la sortie du détecteur à l’envers ou maintenir l’éclairage allumé sans arrêt.
Interrupteur de coupure
Un interrupteur placé en amont du détecteur coupe son alimentation. Il sert à désactiver totalement le dispositif. Ce choix convient pour un local technique, une zone extérieure ou un éclairage que l’on souhaite neutraliser ponctuellement.
Après remise sous tension, certains détecteurs allument la lampe pendant quelques secondes ou une minute. Ce comportement correspond souvent à une phase d’initialisation normale.
Cas particuliers : extérieur, plafond, va-et-vient et plusieurs lampes
Le schema cablage detecteur de mouvement se complique dès qu’on sort du remplacement d’un interrupteur simple. Le principe reste le même, mais les contraintes changent : étanchéité, longueur des câbles, nombre de luminaires ou présence d’un va-et-vient.
Détecteur de mouvement extérieur
En extérieur, choisissez un détecteur avec un indice de protection adapté, par exemple IP44, IP54 ou supérieur selon l’exposition. Les entrées de câble doivent être orientées et serrées pour limiter les infiltrations. Les connexions doivent rester dans un boîtier prévu pour l’extérieur.
La terre doit être conservée jusqu’au luminaire si celui-ci est de classe I. Un projecteur métallique extérieur sans terre raccordée présente un risque en cas de défaut.
Détecteur au plafond ou encastré
Les détecteurs de plafond couvrent une zone circulaire. Ils sont fréquents dans les couloirs, caves, garages et sanitaires. Le câblage reste proche du modèle 3 fils : phase, neutre, retour lampe. La difficulté vient surtout du repérage des conducteurs dans la boîte de dérivation ou au point lumineux.
FormationLe logiciel HACCP : la solution ultime pour la gestion de la sécurité alimentaire ?Dans un faux plafond, les connexions doivent rester accessibles. Un raccord enfoui sans accès complique la maintenance et fragilise la sécurité de l’installation.
Remplacer un va-et-vient par un détecteur
Un va-et-vient comporte des navettes entre deux interrupteurs. Le remplacer par un détecteur demande de reconfigurer le circuit. Il faut identifier la phase permanente, le retour lampe et les navettes. Selon le résultat souhaité, on supprime une commande, on ajoute un détecteur compatible ou on installe un télérupteur avec détection.
Ce cas justifie souvent l’intervention d’un électricien, car une erreur sur les navettes peut créer un fonctionnement incohérent ou une alimentation permanente du luminaire.
Commander plusieurs lampes avec un seul détecteur
Un détecteur peut commander plusieurs luminaires si la puissance totale reste dans la limite indiquée par sa notice. Additionnez les puissances des lampes et vérifiez aussi le type de charge : LED, halogène, fluorescent, transformateur ou driver.
Si la puissance dépasse la capacité du détecteur, utilisez un relais ou un contacteur adapté. Le détecteur commande alors la bobine, et le relais alimente les luminaires.

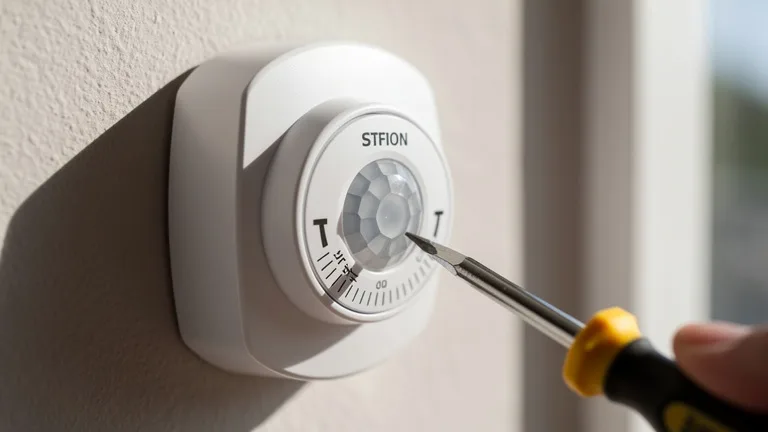

Réglages après câblage : durée, sensibilité et luminosité
Un détecteur bien câblé doit aussi être correctement réglé. Les trois réglages courants sont la temporisation, la sensibilité et le seuil crépusculaire.
- TIME : durée d’allumage après la dernière détection.
- SENS : portée ou sensibilité de détection.
- LUX : seuil de luminosité à partir duquel le détecteur autorise l’allumage.
Pour les premiers essais, placez la temporisation courte et le seuil lumineux sur une position qui autorise l’allumage en plein jour. Une fois le test validé, réglez le seuil pour éviter que la lampe s’allume inutilement quand la pièce est déjà claire.
En extérieur, réduisez la sensibilité si le détecteur capte les voitures, les animaux ou les branches. Une orientation fine donne souvent un résultat plus efficace qu’un réglage poussé au maximum.
Normes et sécurité pour un branchement électrique conforme
En France, les circuits d’éclairage relèvent de la norme NF C 15-100. Un circuit courant utilise des conducteurs de 1,5 mm² avec une protection par disjoncteur divisionnaire, souvent limitée à 16 A. L’installation doit aussi être protégée par un dispositif différentiel 30 mA.
La coupure doit se faire sur la phase, pas sur le neutre seul. Le détecteur commande donc la phase envoyée au luminaire. Cette règle limite les risques lors du remplacement d’une ampoule ou d’une intervention sur le point lumineux.
En cas de doute sur l’identification des fils, sur la présence du neutre ou sur l’état de l’installation, faites intervenir un électricien qualifié. Une erreur de câblage sur un circuit 230 V expose à l’électrisation, au court-circuit et à l’incendie.
Une installation ancienne mérite une attention renforcée. Les couleurs peuvent ne pas respecter les pratiques actuelles. Des fils rigides fragilisés, des dominos desserrés ou des boîtes surchargées doivent être corrigés avant l’ajout du détecteur.
Diagnostic rapide après branchement du détecteur
Après raccordement, plusieurs symptômes orientent le diagnostic. Coupez toujours le courant avant de démonter le détecteur ou de modifier un branchement.
| Symptôme | Cause probable | Contrôle à effectuer |
|---|---|---|
| La lampe ne s’allume jamais | Phase absente, neutre manquant, retour lampe mal raccordé | Vérifier L, N et sortie OUT selon la notice |
| La lampe reste allumée | Phase raccordée directement à la lampe, réglage TIME trop long, interrupteur de forçage fermé | Contrôler la sortie commandée et les réglages |
| La LED clignote | Détecteur 2 fils incompatible ou charge trop faible | Vérifier la puissance minimale et envisager un modèle 3 fils |
| Déclenchements sans présence | Mauvaise orientation, source de chaleur, mouvement extérieur | Ajuster la sensibilité et l’angle du capteur |
| Le disjoncteur déclenche | Court-circuit, inversion grave, conducteur blessé | Ne pas réenclencher avant contrôle complet |
Matériel utile pour réaliser un câblage propre
Un câblage fiable dépend aussi de l’outillage. Des connexions mal serrées provoquent échauffements, coupures intermittentes et pannes difficiles à identifier.
- Vérificateur d’absence de tension ou multimètre maîtrisé.
- Tournevis isolés adaptés aux borniers.
- Pince à dénuder avec réglage de section.
- Connecteurs automatiques compatibles 1,5 mm².
- Boîte de dérivation ou boîtier étanche pour l’extérieur.
- Notice du détecteur, conservée pendant toute l’intervention.
Le schéma imprimé dans la notice du fabricant reste la référence. Le principe général aide à comprendre le montage, mais l’ordre des bornes, les symboles et les options changent selon les marques. Un contrôle attentif du bornier avant serrage évite la majorité des erreurs.
