Une cellule lithium-ion standard affiche souvent 3,6 à 3,7 V en tension nominale, mais elle atteint 4,2 V en fin de charge : cet écart suffit à rendre un chargeur incompatible si la batterie n’a pas été correctement identifiée. Avant d’acheter un ion lithium battery charger, quatre points doivent être vérifiés avec rigueur : la tension, la chimie, le connecteur et le courant de charge accepté par le BMS.
| Point à contrôler | Ce qu’il faut trouver | Erreur fréquente à éviter |
|---|---|---|
| Tension de sortie | 4,2 V (1S), 8,4 V (2S), 12,6 V (3S), 42 V (10S), 54,6 V (13S) – correspond au nombre de cellules en série | Utiliser un chargeur 12 V plomb (14,4 V) pour du lithium-ion 3S (12,6 V) |
| Chimie de la batterie | Lithium-ion (NMC/NCA) : 3,6 V nom. – 4,2 V max ; LiFePO₄ : 3,2 V nom. – 3,65 V max | Charger du LiFePO₄ avec un chargeur Li-ion classique (trop haute tension finale) |
| Connecteur et polarité | Jack DC (centre + le plus souvent), XT60, XLR, GX16, propriétaire – forme + polarité + broches identiques | Supposer qu’un jack s’adapte (même diamètre) sans vérifier polarité ou nombre de broches |
| Courant de charge (A) | Standard 0,2C‑0,5C de la capacité (ex. 2 A pour 10 Ah) ; courant maximal indiqué par fabricant | Charger une petite batterie (2 Ah) avec un chargeur 8 A non prévu |
| BMS et protections | Le BMS doit accepter la tension et le courant du chargeur ; sinon coupures ou charge bloquée | Croire que le BMS corrige n’importe quel chargeur – il protège, n’adapte pas |
| Profil de charge | Chargeur Li-ion dédié : CC/CV courant constant puis tension constante avec arrêt auto | Utiliser une alimentation générique ou un chargeur plomb/NiMH (charge permanente / tension flottante) |
| ⚠️ Vérifiez toujours l’étiquette du chargeur (Output) et de la batterie avant achat. En cas de doute, contactez le fabricant. | ||
Chargeur de batterie lithium-ion : pourquoi la compatibilité ne se devine pas
Un chargeur de batterie lithium-ion n’est pas un simple adaptateur secteur. Il pilote une courbe de charge précise, généralement en deux phases : courant constant puis tension constante, souvent notée CC/CV. Cette logique protège les cellules contre la surcharge, la surchauffe et le vieillissement accéléré.
La formulation correcte en français est batterie lithium-ion, et non « ion lithium ». Pourtant, la requête anglaise ion lithium battery charger reste fréquente dans les recherches en ligne. Elle renvoie généralement à un chargeur Li-ion pour batterie 18650, batterie de vélo électrique, outillage électroportatif, lampe, caméra, trottinette, pack 12 V ou module rechargeable.
Le risque vient du fait que deux chargeurs peuvent se ressembler tout en délivrant une tension différente, une courbe de charge inadaptée ou une intensité trop élevée. Un chargeur prévu pour une batterie plomb, NiMH ou LiFePO4 ne convient pas automatiquement à une batterie lithium-ion classique.
À retenir : un chargeur compatible est celui qui respecte la tension finale du pack, la chimie des cellules, le connecteur avec sa polarité et le courant maximal accepté par la batterie et son BMS.

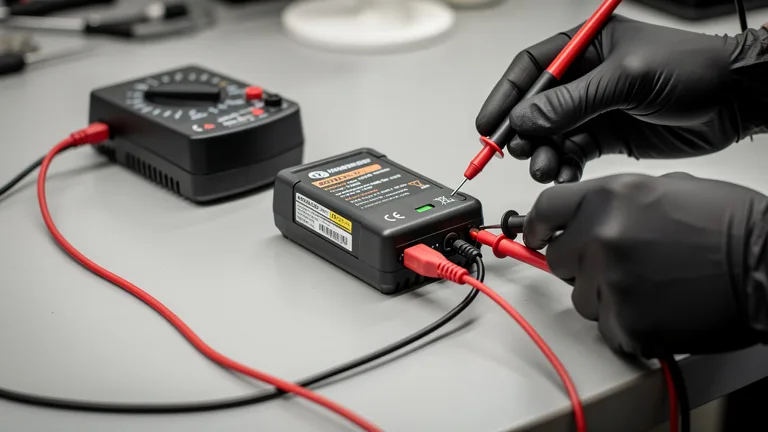

Compatibilité n°1 : vérifier la tension du chargeur lithium-ion
La tension est le premier filtre à contrôler. Une batterie lithium-ion est composée d’une ou plusieurs cellules en série. Chaque cellule Li-ion classique possède une tension nominale de 3,6 ou 3,7 V et une tension maximale de 4,2 V en fin de charge. Le chargeur doit donc être choisi selon le nombre de cellules en série, souvent indiqué par la notation 1S, 2S, 3S, 4S, 10S, 13S.
Un chargeur 12,6 V correspond par exemple à une batterie lithium-ion 3S, car 3 cellules à 4,2 V donnent 12,6 V en fin de charge. Un chargeur 42 V est généralement destiné à une batterie 36 V lithium-ion en 10S. Un chargeur 54,6 V vise souvent une batterie 48 V en 13S. Ces valeurs ne sont pas interchangeables.
| Configuration de batterie | Tension nominale courante | Tension de charge à vérifier | Usage fréquent |
|---|---|---|---|
| 1S lithium-ion | 3,6 / 3,7 V | 4,2 V | Cellule 18650 seule, petit module, lampe |
| 2S lithium-ion | 7,2 / 7,4 V | 8,4 V | Pack compact, modélisme, électronique portable |
| 3S lithium-ion | 10,8 / 11,1 V | 12,6 V | Batterie proche 12 V, outils légers |
| 10S lithium-ion | 36 / 37 V | 42 V | Vélo électrique, trottinette, mobilité légère |
| 13S lithium-ion | 46,8 / 48,1 V | 54,6 V | Batterie 48 V pour mobilité électrique |
La mention « 12 V » demande une attention particulière. Un li-ion battery charger 12v ne désigne pas toujours la même réalité. Une batterie plomb 12 V se charge souvent autour de 14,4 V, tandis qu’une batterie lithium-ion 3S se charge à 12,6 V. Un chargeur plomb 12 V n’est donc pas adapté à un pack lithium-ion 3S.
Où trouver la tension compatible
La tension à respecter figure normalement sur l’étiquette de la batterie, dans la notice du fabricant ou sur l’ancien chargeur. Les mentions à repérer sont : Output, DC Output, Charge voltage, Rated voltage et Max charge voltage.
Si l’information est absente ou illisible, mieux vaut ne pas tester au hasard. Une tension trop basse ne chargera pas correctement la batterie. Une tension trop élevée expose les cellules à une surcharge dangereuse, même si le BMS coupe parfois l’alimentation.
Compatibilité n°2 : identifier la chimie de la batterie
Arbre de décision : ce chargeur est-il compatible ?
WebVerisure et HomeKit: sont-ils compatibles ?4 contrôles à effectuer dans l’ordre avant de brancher
La ligne « Output » du chargeur correspond-elle à la tension de fin de charge du pack (ex. 12,6 V / 16,8 V / 42 V / 54,6 V) ?
Le chargeur est-il prévu pour la chimie réelle (Li-ion / LiPo vs LiFePO4) ? Un chargeur plomb ou NiMH ne convient pas.
Format, dimensions, polarité et broches sont-ils identiques ? La forme seule ne suffit pas.
L’intensité (souvent 0,2C à 0,5C) respecte-t-elle la capacité en Ah et la limite du BMS ?
Chargeur lithium-ion compatible : tension, chimie, connecteur et courant conformes à la fiche fabricant.
Toutes les batteries au lithium ne se chargent pas avec le même profil. Les batteries lithium-ion classiques, souvent basées sur des chimies NMC, NCA ou LCO, ne partagent pas les mêmes tensions finales que les batteries LiFePO4. Un lifepo4 charger n’est pas automatiquement compatible avec une batterie Li-ion, même si les deux appartiennent à la grande famille du lithium.
La confusion est fréquente avec les batteries dites « 12 V lithium ». Une batterie LiFePO4 4S possède une tension nominale d’environ 12,8 V et se charge souvent à 14,6 V. Une batterie lithium-ion 3S possède une tension nominale d’environ 11,1 V et se charge à 12,6 V. Les deux packs peuvent alimenter des appareils proches, mais leurs chargeurs ne délivrent pas la même tension finale.
| Chimie | Tension nominale par cellule | Tension finale par cellule | Chargeur adapté |
|---|---|---|---|
| Lithium-ion classique | 3,6 / 3,7 V | 4,2 V | Chargeur Li-ion CC/CV |
| LiPo | 3,7 V | 4,2 V | Chargeur LiPo/Li-ion adapté au nombre de cellules |
| LiFePO4 | 3,2 V | 3,65 V | Chargeur LiFePO4 dédié |
| Plomb-acide | 2 V par élément | Variable selon mode | Chargeur plomb, non adapté au Li-ion |
| NiMH / NiCd | 1,2 V | Détection spécifique | Chargeur NiMH/NiCd dédié |
Pourquoi un chargeur classique n’est pas le bon choix
Un chargeur classique pour batterie plomb ou NiMH n’applique pas la même stratégie de fin de charge. Il peut utiliser une charge d’entretien, une détection de pic de tension ou une tension de maintien qui ne convient pas aux cellules lithium-ion. Or une batterie lithium-ion n’aime ni la surcharge, ni la charge permanente à une tension trop élevée.
Un chargeur lithium-ion adapté s’arrête ou réduit fortement le courant lorsque la tension cible est atteinte. Cette gestion limite la contrainte sur les cellules et contribue à préserver leur durée de vie.

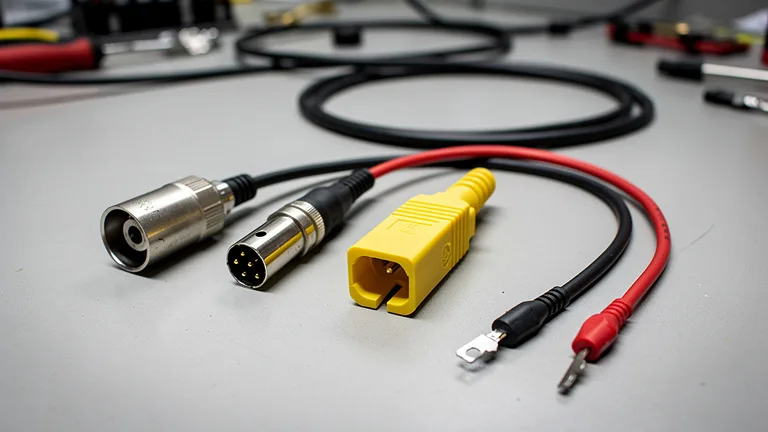

Compatibilité n°3 : contrôler le connecteur, la polarité et le câblage
Le connecteur semble secondaire, mais il conditionne directement la sécurité d’utilisation. Deux chargeurs peuvent afficher la bonne tension et la bonne intensité, tout en ayant une polarité inversée. Le résultat peut être immédiat : refus de charge, déclenchement du BMS, échauffement du connecteur ou détérioration de l’électronique.
Les formats les plus rencontrés sont les connecteurs jack DC, GX16, XLR, XT60, JST, Molex, fiches propriétaires, ports USB-C avec négociation Power Delivery, bases de charge et connecteurs spécifiques aux vélos électriques. Le diamètre d’un jack ne suffit pas à valider la compatibilité. Il faut aussi vérifier le diamètre interne, le diamètre externe, la longueur, la polarité et la qualité du contact.
- Polarité centre positif : très fréquente sur les adaptateurs DC, mais pas universelle.
- Polarité centre négatif : plus rare, mais présente sur certains équipements.
- Connecteurs à plusieurs broches : une broche peut servir à la température, à l’identification ou à la communication avec le BMS.
- Connecteurs propriétaires : la forme compatible ne garantit pas le bon protocole électrique.
Le cas des batteries 18650 et des chargeurs universels
Un 18650 battery charger est conçu pour charger des cellules cylindriques individuelles, souvent en 1S. Il détecte généralement la polarité et ajuste le courant selon les baies disponibles. Ce type de chargeur ne remplace pas un chargeur de pack si les cellules sont assemblées en série ou enfermées dans une batterie avec BMS.
Pour une cellule 18650 seule, le chargeur doit délivrer une tension finale de 4,2 V avec un courant adapté à la cellule. Pour un pack 3S, 10S ou 13S, la charge se fait aux bornes du pack, sous le contrôle du BMS. Les deux usages ne doivent pas être confondus.
Compatibilité n°4 : adapter le courant de charge au BMS et à la batterie
Le courant de charge détermine la vitesse de recharge, mais aussi la contrainte thermique subie par les cellules. Il s’exprime en ampères. Une batterie de 10 Ah chargée à 2 A reçoit un courant modéré. La même batterie chargée à 8 A sera rechargée plus vite, mais uniquement si les cellules, le câblage, le connecteur et le BMS acceptent cette intensité.
Les fabricants indiquent souvent un courant de charge standard et un courant maximal. La charge standard se situe fréquemment autour de 0,2C à 0,5C. Pour une batterie de 10 Ah, 0,5C correspond à 5 A. Pour une batterie de 2 Ah, 0,5C correspond à 1 A. Cette règle reste indicative : la fiche technique de la batterie prévaut toujours.
Un chargeur plus puissant ne force pas forcément toute son intensité si l’électronique limite le courant, mais un chargeur mal choisi peut dépasser les capacités du BMS, du connecteur ou des cellules. Les spécifications fabricant restent la référence.

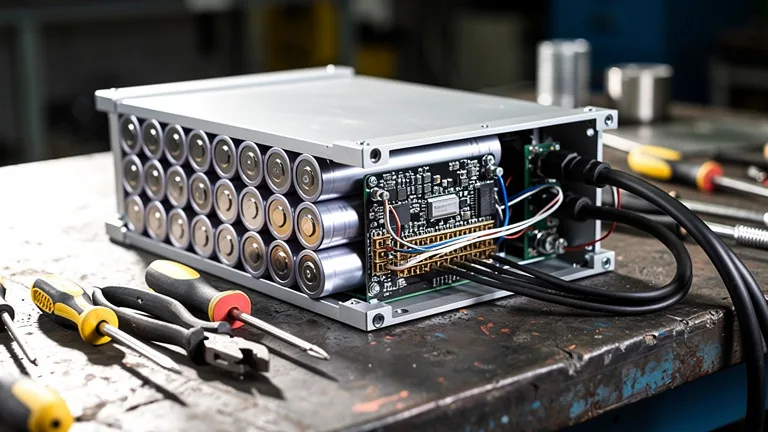

Le rôle du BMS dans la recharge lithium-ion
Le BMS, ou Battery Management System, surveille la batterie. Il peut couper la charge en cas de surtension, sous-tension, surintensité, température anormale ou déséquilibre entre cellules. Sur certains packs, il assure aussi l’équilibrage des cellules en fin de charge.
Le BMS n’autorise pas tous les excès. Il agit comme une protection, pas comme une garantie universelle. Un chargeur inadapté peut provoquer des coupures répétées, une charge incomplète, un vieillissement accéléré ou une mise en sécurité permanente de la batterie.
Charge rapide : utile seulement si elle est prévue
La charge rapide attire parce qu’elle réduit le temps d’immobilisation. Elle exige pourtant des cellules compatibles, un BMS dimensionné, un connecteur robuste et une bonne dissipation thermique. Sur les batteries de mobilité électrique, le courant maximal est souvent limité pour préserver la durée de vie du pack.
Un chargeur 5 A n’est pas automatiquement préférable à un chargeur 2 A. Pour une petite batterie, il peut être trop agressif. Pour une grosse batterie, il peut être parfaitement cohérent. Le bon choix dépend de la capacité en Ah, de la chimie, de la conception interne et des recommandations du fabricant.
Comment lire l’étiquette d’un chargeur lithium-ion
L’étiquette d’un chargeur donne les informations décisives. La ligne Input indique la tension secteur acceptée, par exemple 100-240 V AC. La ligne Output indique ce que le chargeur fournit à la batterie, par exemple 42 V DC 2 A. C’est cette valeur de sortie qui doit correspondre à la batterie.
La mention DC signale un courant continu. La mention AC concerne le courant alternatif du secteur. Il ne faut pas confondre la tension d’entrée du chargeur avec la tension de sortie vers la batterie.
- Output 4.2 V : charge d’une cellule lithium-ion 1S.
- Output 8.4 V : charge d’un pack lithium-ion 2S.
- Output 12.6 V : charge d’un pack lithium-ion 3S.
- Output 16.8 V : charge d’un pack lithium-ion 4S.
- Output 42 V : charge fréquente d’une batterie lithium-ion 36 V.
- Output 54.6 V : charge fréquente d’une batterie lithium-ion 48 V.

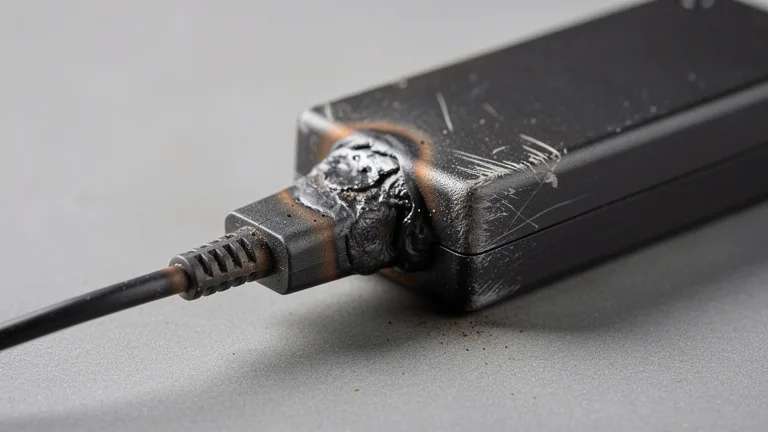

Signes d’un chargeur non compatible ou défectueux
Certains symptômes doivent alerter dès les premières minutes. Une batterie qui chauffe anormalement, un chargeur qui émet une odeur, un voyant incohérent, un connecteur brûlant ou une charge qui s’interrompt en boucle indiquent un problème de compatibilité ou d’état matériel.
Conversion & e-commerceQu’est-ce que l’agroécologie et comment peut-elle transformer notre système agricole ?Une charge très lente n’est pas toujours inquiétante si le chargeur délivre un faible courant. En revanche, une batterie qui ne dépasse jamais un certain niveau malgré la bonne tension de charge peut présenter un déséquilibre de cellules, un BMS verrouillé ou une cellule vieillissante.
- Voyant vert immédiat : batterie déjà pleine, mauvais contact ou BMS coupé.
- Voyant rouge permanent : charge en cours, batterie très déchargée ou défaut selon le modèle.
- Chargeur qui clignote : code d’erreur possible, à vérifier dans la notice.
- Échauffement marqué : arrêt recommandé et contrôle du chargeur, du câble et de la batterie.
Peut-on utiliser un chargeur normal pour une batterie lithium-ion ?
Un chargeur normal, au sens de chargeur non spécifiquement prévu pour le lithium-ion, n’est pas le bon choix. Les batteries lithium-ion exigent une limitation précise de tension et de courant. Un chargeur plomb, NiMH ou alimentation générique ne reproduit pas forcément le profil CC/CV attendu.
Une alimentation de laboratoire réglable peut charger une cellule ou un pack lithium-ion uniquement si elle est correctement configurée en tension et en limitation de courant, avec surveillance adaptée. Ce n’est pas une solution à employer sans compétence technique, car une erreur de réglage suffit à endommager la batterie.
Pour un usage courant, le choix sûr reste un chargeur lithium-ion dédié, correspondant exactement à la tension finale, à la chimie, au connecteur et au courant recommandés. Les chargeurs certifiés avec protections contre surtension, surintensité, court-circuit et surchauffe offrent une meilleure marge de sécurité.
Checklist avant d’acheter un ion lithium battery charger
Avant de commander un ion lithium battery charger, rassemblez les informations disponibles sur la batterie et comparez-les point par point. La compatibilité ne doit pas reposer sur la forme du connecteur ou sur une tension nominale approximative.
- Tension de sortie : elle doit correspondre à la tension de fin de charge du pack, par exemple 12,6 V, 16,8 V, 42 V ou 54,6 V.
- Chimie : le chargeur doit être prévu pour lithium-ion, LiPo ou LiFePO4 selon la batterie réelle.
- Connecteur : format, dimensions, polarité et broches doivent être identiques.
- Courant de charge : l’intensité doit respecter la capacité de la batterie et la limite du BMS.
- Certifications : marquages, protections électriques et notice claire renforcent la fiabilité.
- Source d’achat : privilégier une référence fabricant, un distributeur identifié ou une équivalence documentée.
Cas où il faut demander une validation fabricant
Une validation fabricant est recommandée lorsque la batterie coûte cher, alimente un véhicule, présente un connecteur propriétaire ou ne comporte plus d’étiquette lisible. C’est aussi le cas après remplacement du BMS, assemblage d’un pack sur mesure ou achat d’une batterie d’occasion.
Les batteries lithium-ion stockent beaucoup d’énergie dans un volume compact. Une bonne compatibilité de chargeur protège l’appareil, la batterie et l’environnement de charge. Les quatre contrôles restent simples, mais ils doivent être réalisés dans l’ordre : tension, chimie, connecteur, courant et BMS.
