Fiber GBIC : choisir le bon module optique sans erreur de compatibilité

La longueur d’onde indique la lumière utilisée par le module. Elle doit correspondre au type de fibre et au module placé à l’autre extrémité. Deux transceivers incompatibles en longueur d’onde ne communiquent pas correctement, même si les connecteurs sont identiques.

Les distances indiquées par les fabricants sont des valeurs maximales dans des conditions précises. Une liaison réelle dépend de l’atténuation de la fibre, de la qualité des connecteurs, du nombre de raccords, de la marge optique et de la propreté des férules.

Le budget optique évite les mauvaises surprises

Le budget optique correspond à l’écart entre la puissance transmise et la sensibilité minimale du récepteur. Il doit couvrir toutes les pertes de la liaison. Une fibre longue, des soudures anciennes ou des connecteurs sales consomment cette marge.

Un module trop faible ne fournit pas assez de puissance pour atteindre l’autre extrémité. Un module trop puissant sur une liaison courte risque aussi de saturer le récepteur, surtout sur certains modules longue portée. Dans ce cas, un atténuateur optique peut être nécessaire.

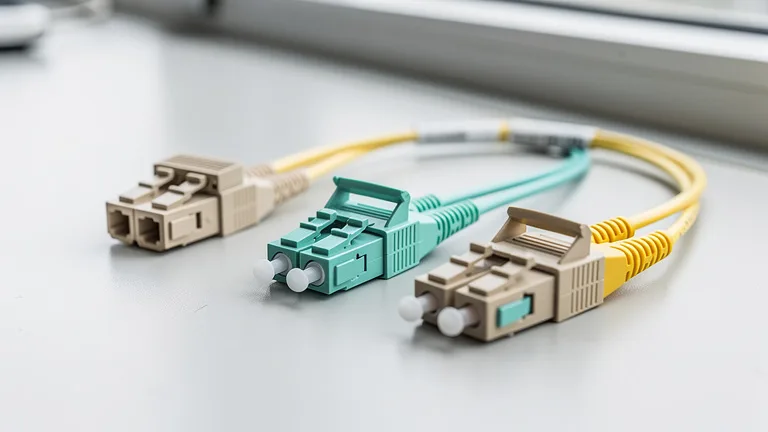

Connecteurs optiques : LC, SC, duplex, simplex et polarité

Le connecteur du module doit correspondre au cordon de brassage. Les anciens GBIC utilisent souvent du SC duplex. Les SFP et SFP+ utilisent très souvent du LC duplex. Les modules BiDi utilisent un seul connecteur LC simplex, car l’émission et la réception passent sur une seule fibre avec deux longueurs d’onde différentes.

La polarité mérite une vérification simple : le TX d’un module doit arriver sur le RX de l’autre module. Sur un cordon duplex, il faut parfois inverser les deux brins. Sur une infrastructure MPO/MTP, la polarité dépend du type de cassette, de trunk et de breakout.

• LC duplex : courant sur SFP, SFP+ et SFP28.
• SC duplex : courant sur les anciens modules GBIC.
• LC simplex : fréquent sur modules BiDi.
• MPO/MTP : utilisé sur certains modules 40G, 100G et au-delà.

Il faut aussi distinguer les polis UPC et APC dans certains environnements optiques. En Ethernet d’entreprise, l’UPC est fréquent. L’APC apparaît davantage sur des réseaux opérateurs ou FTTH. Un mélange UPC/APC crée des pertes et des réflexions.

Modules BiDi, CWDM, DWDM : quand un fiber gbic standard ne suffit pas

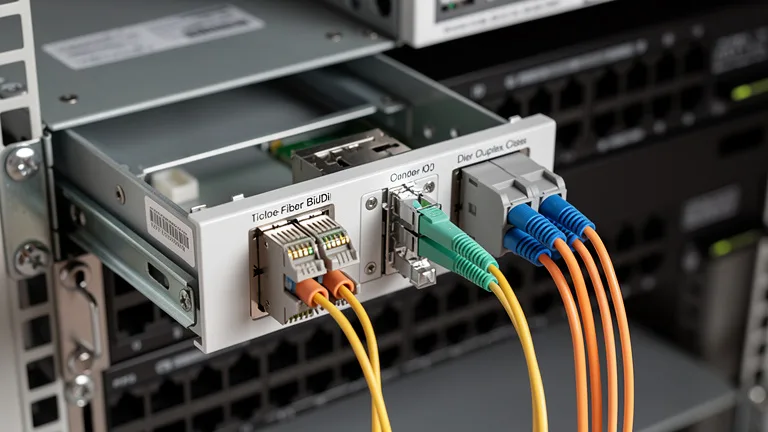

BiDi pour transmettre sur une seule fibre

Un module BiDi, aussi appelé bidirectionnel, utilise une seule fibre pour transmettre et recevoir. Il fonctionne toujours par paire complémentaire. Un côté émet par exemple en 1310 nm et reçoit en 1490 nm, tandis que l’autre côté fait l’inverse.

Commander deux modules BiDi identiques représente une erreur classique. Les références doivent être appairées. Les fiches produits indiquent souvent A/B, U/D, TX1310/RX1490 ou TX1490/RX1310.

CWDM et DWDM pour multiplier les canaux

Les modules CWDM et DWDM utilisent des longueurs d’onde spécifiques pour faire passer plusieurs liens sur une même paire de fibres via des multiplexeurs optiques. Ils apparaissent dans les réseaux métropolitains, les liaisons inter-sites et certaines architectures opérateur.

Le choix ne se limite plus au débit et à la distance. Il faut vérifier le canal optique, l’espacement des longueurs d’onde, la compatibilité avec le multiplexeur, la puissance d’émission et les pertes cumulées de la chaîne optique.

DDM et DOM : surveiller la santé du lien optique

De nombreux modules modernes intègrent des fonctions DDM ou DOM, pour Digital Diagnostic Monitoring ou Digital Optical Monitoring. Elles remontent des informations utiles dans l’interface du switch : température, tension, courant laser, puissance émise et puissance reçue.

Ces valeurs facilitent le diagnostic. Une puissance reçue proche du seuil minimal indique une liaison fragile. Une valeur trop élevée signale une possible saturation. Une température anormale révèle un module mal ventilé ou un environnement de baie trop chaud.

• Tx Power : puissance optique émise par le module.
• Rx Power : puissance reçue depuis l’autre extrémité.
• Temperature : température interne du transceiver.
• Voltage : tension d’alimentation du module.
• Bias Current : courant de pilotage du laser.

Les seuils exacts varient selon les modules. Il faut donc comparer les mesures aux spécifications du transceiver, et non à une valeur générique.

Erreurs fréquentes lors du choix d’un fiber gbic

La plupart des problèmes de compatibilité viennent d’un détail négligé. Le module a le bon connecteur mais le mauvais débit. La longueur d’onde semble correcte mais le module BiDi n’est pas appairé. Le port est SFP+ mais l’équipement refuse les modules non codés.

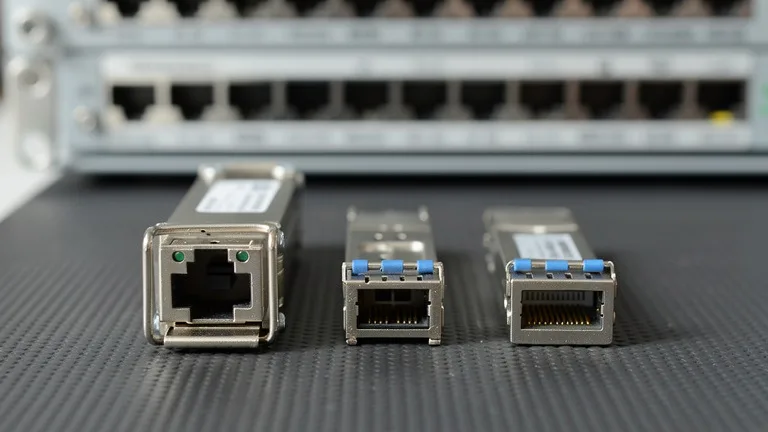

• Confondre GBIC et SFP : le format physique n’est pas interchangeable.
• Acheter un module 10G pour un port 1G : le port ne supporte pas le débit.
• Mélanger multimode et monomode : la liaison devient instable ou inactive.
• Ignorer la compatibilité constructeur : le module est détecté comme non supporté.
• Oublier la distance réelle : le budget optique ne couvre pas la liaison.
• Utiliser deux modules BiDi identiques : les longueurs d’onde ne se croisent pas.
• Négliger la connectique : LC, SC, simplex, duplex ou MPO ne se remplacent pas au hasard.
• Installer sans nettoyer les connecteurs : la poussière provoque pertes, erreurs CRC et coupures.

Méthode anti-erreur pour choisir le bon module optique

Une méthode en plusieurs vérifications réduit fortement les retours produit et les interruptions réseau. Elle doit être appliquée avant la commande, puis confirmée lors de l’installation.

Identifier l’équipement et le port

Relevez la marque, le modèle, la version matérielle et la version logicielle de l’équipement. Vérifiez ensuite la nature exacte du port : GBIC, SFP, SFP+, SFP28, QSFP+ ou QSFP28. Si le port est combo, confirmez si le port fibre et le port cuivre partagent la même interface logique.

Valider le débit de bout en bout

Le débit doit être aligné sur les deux équipements. Un lien 1G nécessite des modules 1G et des ports 1G compatibles. Un lien 10G nécessite des ports SFP+ et des modules SFP+ adaptés. Les fonctions d’auto-négociation varient selon les constructeurs et les générations.

Choisir la fibre et la longueur d’onde

Identifiez le câble disponible : multimode OM1, OM2, OM3, OM4, OM5 ou monomode OS1/OS2. Associez ensuite le standard optique cohérent : SX ou SR pour multimode courte distance, LX ou LR pour monomode autour de 1310 nm, ER ou ZR pour des distances plus longues en 1550 nm.

Vérifier la distance et le budget optique

Mesurez ou estimez la longueur réelle, puis ajoutez les pertes dues aux panneaux de brassage, tiroirs optiques, épissures et jarretières. Pour les longues distances, une mesure au réflectomètre ou au photomètre apporte une base fiable.

Contrôler le connecteur et la polarité

Assurez la correspondance entre le module, la jarretière et le panneau de brassage. Sur un lien duplex, inversez TX/RX si le lien ne monte pas malgré des niveaux optiques corrects. Sur un lien BiDi, confirmez que les modules sont bien complémentaires.

Confirmer le support constructeur

Avant achat, vérifiez la liste de compatibilité ou la matrice du fournisseur du module. Pour les environnements sensibles, privilégiez une référence explicitement validée pour le modèle et la version logicielle de l’équipement.

Cuivre RJ45, DAC, AOC ou fiber gbic : choisir la bonne option

Un module optique fibre n’est pas toujours la seule solution. Selon la distance, le débit et le type de baie, d’autres supports conviennent mieux.

Pour une liaison durable entre baies ou bâtiments, la fibre conserve un avantage net : faible atténuation, immunité aux perturbations électromagnétiques et évolutivité vers des débits plus élevés si l’infrastructure optique le permet.

Installation et diagnostic après mise en service

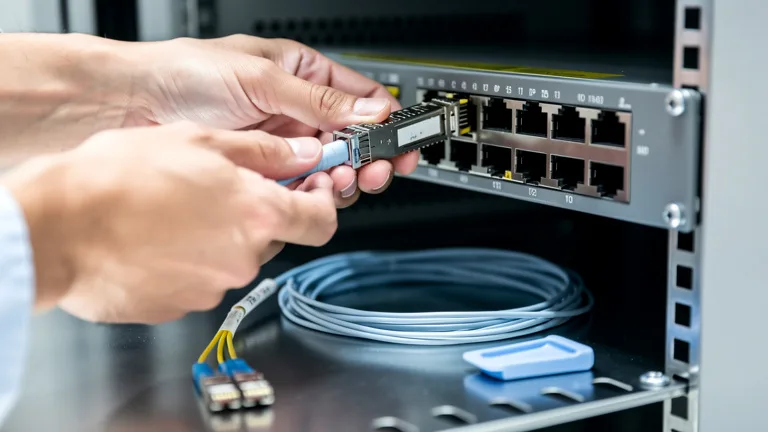

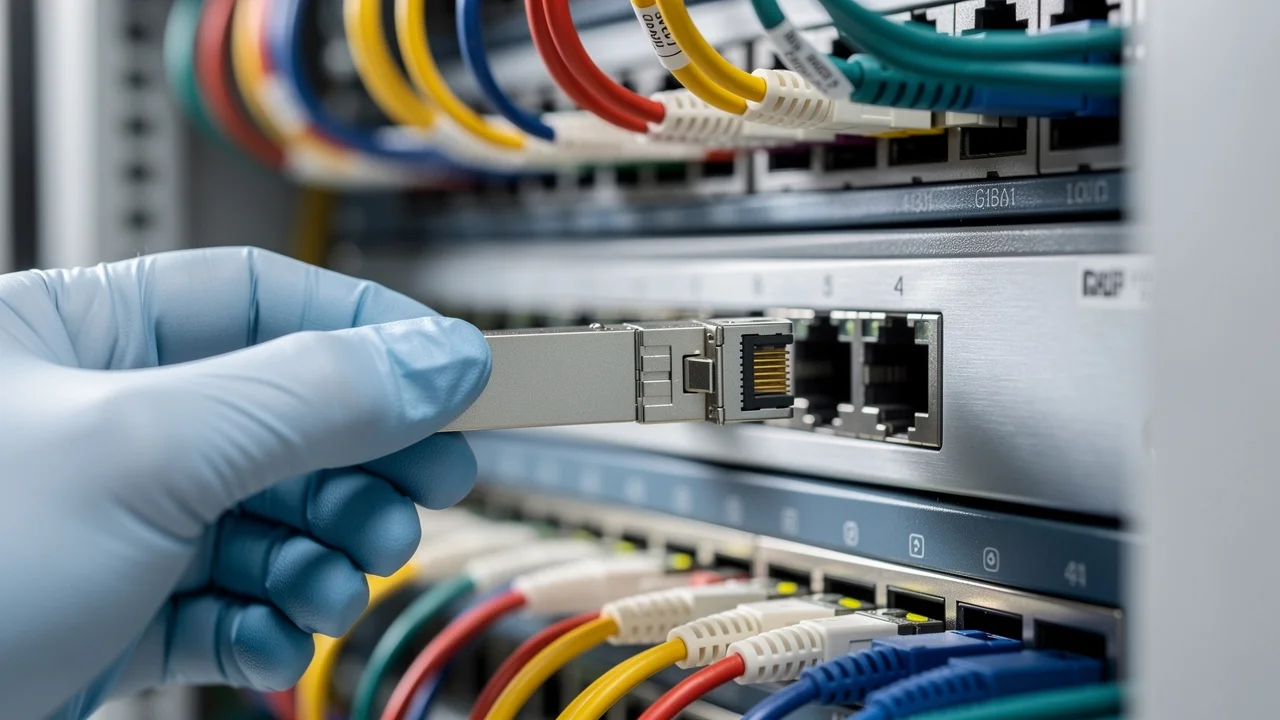

Après réception du module, commencez par contrôler l’étiquetage : format, débit, longueur d’onde, distance, type de fibre et codage attendu. Insérez le module dans le port hors contrainte mécanique, puis vérifiez sa détection dans l’interface d’administration.

Si le lien ne monte pas, procédez par étapes. Contrôlez l’état administratif du port, la vitesse configurée, les journaux système, les niveaux DOM/DDM, la polarité et la propreté des connecteurs. Testez aussi avec une jarretière courte connue comme fonctionnelle pour isoler un problème de module ou d’infrastructure.

• Nettoyer les connecteurs avec des outils adaptés avant branchement.
• Éviter de regarder directement dans un port optique actif.
• Conserver les bouchons de protection sur les modules non utilisés.
• Comparer les niveaux Rx/Tx aux plages indiquées par le fabricant.
• Noter les références installées pour faciliter les remplacements futurs.

Checklist d’achat fiber gbic avant validation de commande

Avant de commander un fiber gbic, rassemblez les informations ci-dessous. Cette checklist sert de garde-fou pour éviter les incompatibilités physiques, logicielles et optiques.

• Format du port : GBIC, SFP, SFP+, SFP28, QSFP+ ou QSFP28.
• Débit requis : 1G, 10G, 25G, 40G, 100G ou autre.
• Équipement hôte : modèle exact, firmware, restrictions constructeur.
• Type de fibre : multimode OM1 à OM5 ou monomode OS1/OS2.
• Norme optique : SX, LX, SR, LR, ER, ZR, BX, CWDM ou DWDM.
• Longueur d’onde : 850 nm, 1310 nm, 1490 nm, 1550 nm ou canal spécifique.
• Distance réelle : longueur du câble et pertes des points de raccordement.
• Connecteur : LC, SC, simplex, duplex, MPO/MTP, UPC ou APC selon contexte.
• Type de lien : duplex classique, BiDi, multiplexé CWDM/DWDM ou breakout.
• Monitoring : besoin de DDM/DOM pour supervision et diagnostic.

Le bon module n’est pas celui qui ressemble au précédent, mais celui qui correspond exactement au port, au débit, à la fibre, à la longueur d’onde, à la distance et aux contraintes constructeur.
