Une pile 9 V alcaline standard mesure environ 48,5 × 26,5 × 17,5 mm, et quelques millimètres d’écart suffisent à empêcher la fermeture d’un compartiment ou le contact avec les bornes. Avant de remplacer des piles rectangulaires, le bon choix repose sur quatre repères simples : tension, dimensions, polarité et connecteur.
| À vérifier | Pourquoi c’est crucial | L’erreur fréquente | Comment bien faire |
|---|---|---|---|
| Tension nominale | Une différence de 0,5 V peut faire dysfonctionner un détecteur, fausser une mesure ou endommager un circuit. | Remplacer une pile 9 V par un accu 8,4 V ou 9,6 V sans vérifier la tolérance de l’appareil. | Lire le voltage sur l’ancienne pile ou dans la notice ; utiliser un multimètre si doute. |
| Code de référence IEC | Le code (6LR61, 3R12, 4LR25) indique chimie, nombre d’éléments et format ; plus fiable qu’un nom commercial. | Acheter “pile 9 V” sans regarder si c’est 6F22 (zinc) ou 6LR61 (alcaline) – perte d’autonomie. | Noter la référence IEC complète ; pour le 9 V, privilégier 6LR61 (alcaline) ou 6FR61 (lithium) selon usage. |
| Dimensions exactes | Une pile trop épaisse bloque le capot, comprime les câbles ou déforme le connecteur. | Supposer que toutes les piles 9 V ont la même hauteur ; certaines varient de quelques mm. | Mesurer L x l x H en mm dans le compartiment ; vérifier surtout l’épaisseur et la hauteur avec connecteur. |
| Type de connecteur | Un clip 9 V n’est pas compatible avec des languettes plates ou une prise JST ; deux connecteurs visuellement proches peuvent avoir une polarité inversée. | Brancher une batterie à fils sur un clip 9 V – impossible sans adaptateur. | Relever le type : clip pression, languettes métalliques, ressorts, cosses Faston, prise JST ; contrôler la polarité au multimètre. |
| Polarité (+ / -) | Une inversion détruit l’électronique, empêche le fonctionnement ou provoque un court-circuit. | Faire confiance aux couleurs des fils (rouge = +, noir = -) sans vérifier – certains câbles sont inversés. | Toujours vérifier avec un multimètre avant branchement final ; sur pile 9 V, clip repéré même si la polarité est sécurisée. |
| Chimie / rechargeable ou non | Une pile alcaline ne se recharge pas ; un accu NiMH 8,4 V peut ne pas suffire pour un détecteur ; une batterie Li-ion nécessite un chargeur spécifique. | Mettre un accu 9 V dans un détecteur qui exige 9 V alcalin – risque d’alarme “batterie faible” ou d’extinction. | Lire la mention “rechargeable” ou “non rechargeable” ; pour les usages critiques (alarme, mesure), préférer une pile alcaline ou lithium primaire. |
| Capacité (mAh / Ah) | Capacité = autonomie ; une capacité plus élevée est souvent bénéfique, mais peut ne pas convenir si le courant de charge est limité. | Mettre une batterie plomb 12 V 1,2 Ah à la place d’un modèle 7 Ah – autonomie divisée par 6. | Rester proche de la capacité d’origine (même ordre de grandeur) ; vérifier la compatibilité du chargeur pour les accus. |
| Courant de décharge max | Un moteur, une lampe puissante ou une alarme peut tirer plus de courant qu’une pile standard – celle-ci chute en tension. | Utiliser une pile 9 V standard dans une pédale audio gourmande – distorsion ou coupure. | Pour les appareils à forte demande, choisir une alcaline de qualité, une lithium primaire ou un accu adapté (NiMH haute capacité). |
Piles rectangulaires : pourquoi le format ne suffit pas pour remplacer une batterie
Les piles rectangulaires regroupent plusieurs familles très différentes. Certaines sont de vraies piles non rechargeables, d’autres sont des accumulateurs rechargeables ou des batteries composées de plusieurs éléments internes. Leur forme ne garantit donc ni la même tension, ni la même autonomie, ni le même connecteur.
Le risque principal vient d’une confusion entre deux produits visuellement proches. Une pile 9 V PP3 ne remplace pas une pile plate 4,5 V. Une batterie Li-ion rectangulaire de 3,7 V ne remplace pas un bloc 6 V pour lampe. Un pack rechargeable muni d’une prise JST ne se choisit pas comme une pile à clips métallique.
Une pile rectangulaire ne se remplace jamais uniquement à l’œil : la tension nominale, le code inscrit sur l’étiquette, les dimensions et la polarité priment sur la forme.
Avant achat, il faut relever les informations présentes sur l’ancienne pile ou dans la notice de l’appareil. Les marquages les plus utiles sont le voltage, la référence normalisée, la chimie et parfois la capacité exprimée en mAh ou en Ah. Ces données évitent les pannes, les faux contacts et les dommages électroniques.
Les principaux formats de piles rectangulaires à connaître
Le terme pile rectangulaire désigne surtout trois grands formats courants : la pile 9 V de type PP3, la pile plate 4,5 V et les blocs de type lanterne en 6 V. À côté de ces formats grand public, on trouve aussi des batteries rectangulaires spécifiques dans les alarmes, jouets, appareils médicaux, télécommandes industrielles, instruments de mesure et systèmes électroniques portables.
| Format courant | Codes fréquents | Tension nominale | Connecteur | Usages typiques | Points à vérifier |
|---|---|---|---|---|---|
| Pile 9 V rectangulaire | PP3, 6LR61, 6F22, 6FR61, 6HR61 | 9 V pour les piles, souvent 8,4 V ou 9,6 V pour certains accus NiMH | Clip pression à deux bornes | Détecteurs de fumée, multimètres, pédales d’effet, radios, jouets | Chimie, autonomie, compatibilité avec l’appareil, qualité du clip |
| Pile plate 4,5 V | 3R12, 3LR12 | 4,5 V | Languettes métalliques plates | Lampes anciennes, jouets, appareils pédagogiques | Écartement des lamelles, orientation plus et moins, place dans le boîtier |
| Pile lanterne 6 V | 4R25, 4LR25 | 6 V | Ressorts, bornes à vis ou languettes selon modèle | Lanternes, signalisation, clôtures, équipements de chantier | Type de bornes, dimensions, technologie zinc-carbone ou alcaline |
| Batterie plomb rectangulaire | 6 V ou 12 V SLA, AGM, VRLA | 6 V ou 12 V | Cosses Faston, fils, bornes | Alarmes, onduleurs, jouets électriques, éclairage de secours | Capacité Ah, dimensions exactes, type de cosse, courant de charge |
| Batterie Li-ion ou LiPo rectangulaire | 3,7 V, 7,4 V, références constructeur | 3,7 V par cellule, 7,4 V pour 2 cellules en série | JST, Molex, fils soudés, connecteur propriétaire | Objets connectés, GPS, drones, petits appareils portables | Protection électronique, polarité des fils, capacité, chargeur adapté |
La pile 9 V PP3 : le format rectangulaire le plus connu
La pile 9 V rectangulaire, souvent appelée PP3, est utilisée dans de nombreux appareils compacts. Elle se reconnaît à son boîtier étroit et à son connecteur à pression placé sur le dessus. Les deux bornes ont une forme différente, ce qui limite les inversions de polarité avec un clip adapté.
Les références varient selon la chimie. Le code 6LR61 désigne généralement une pile alcaline 9 V. Le code 6F22 correspond souvent à une pile zinc-carbone, moins endurante. Le code 6FR61 renvoie à une pile lithium 9 V, plus stable dans le temps et plus performante dans certains usages exigeants. Le code 6HR61 désigne un accumulateur NiMH rechargeable au format 9 V.
Sur ce format, la tension mérite une attention particulière. Un accumulateur NiMH vendu comme équivalent 9 V affiche souvent 8,4 V en tension nominale, car il contient sept éléments de 1,2 V. Certains appareils l’acceptent sans difficulté. D’autres, comme certains détecteurs, instruments de mesure ou équipements audio, réclament une vraie tension proche de 9 V pour fonctionner correctement.
La pile plate 4,5 V : un format ancien mais encore utilisé
La pile plate 4,5 V est une pile rectangulaire large, équipée de deux languettes métalliques. Elle porte souvent les références 3R12 ou 3LR12. Le préfixe 3 indique l’association de trois éléments de 1,5 V, soit 4,5 V au total.
Ce format reste présent dans des lampes de poche classiques, des jouets, des kits scolaires et certains appareils anciens. Le remplacement exige de vérifier la position des lamelles. Sur certains boîtiers, une languette trop courte, trop rigide ou mal orientée empêche le contact.
Les piles rectangulaires 6 V de type lanterne
Les piles lanterne 6 V sont plus volumineuses. Elles sont conçues pour fournir une autonomie supérieure dans des appareils à consommation modérée ou élevée. Elles existent en version zinc-carbone et alcaline, avec des performances très différentes.
Le code 4R25 désigne généralement un bloc 6 V composé de quatre éléments. Le code 4LR25 indique une version alcaline. Le connecteur varie selon les modèles : ressorts, bornes à vis, contacts plats ou languettes. Cette différence suffit à rendre deux piles de même tension incompatibles mécaniquement.
Les batteries rectangulaires spécifiques : attention aux références constructeur
De nombreux appareils utilisent une batterie rectangulaire qui ne relève pas d’un format de pile standard. C’est fréquent dans les alarmes, téléphones sans fil, talkies-walkies, balances, dispositifs médicaux, objets connectés et appareils de modélisme.
Dans ce cas, la référence exacte compte plus que l’apparence. Une batterie Li-ion plate de 3,7 V peut ressembler à une autre, mais présenter une polarité inversée sur son connecteur. Un pack NiMH rectangulaire peut contenir trois, quatre ou cinq éléments internes, ce qui change la tension totale. Une batterie plomb étanche de 12 V peut avoir les mêmes dimensions qu’un modèle voisin, mais des cosses différentes.
Comment identifier le bon format avant d’acheter
Identifier une pile rectangulaire avant de la remplacer
Tracking & Tag ManagerQuel est le meilleur plugin Google Analytics pour WordPress ?La forme ne suffit pas : suivez les étapes de haut en bas
✔ Valider avant achat — les 4 contrôles clés
- Tension identique à celle demandée par l’appareil
- Dimensions (L × l × ép. × h) compatibles avec le logement
- Connecteur réellement identique (clip, languette, cosse, JST)
- Polarité + chimie conformes, chargeur adapté si rechargeable
Un remplacement fiable commence par une lecture méthodique de l’ancienne pile. Même lorsque l’étiquette est partiellement usée, plusieurs indices permettent de retrouver le bon format. Il faut croiser les informations, sans s’arrêter au seul nom commercial inscrit en gros sur l’emballage.
Lire la tension et le code de référence
La tension est le premier repère. Elle apparaît sous la forme 1,5 V, 3 V, 3,7 V, 4,5 V, 6 V, 9 V ou 12 V selon les formats. Remplacer une pile par une tension plus élevée expose l’appareil à une surtension. Une tension plus basse entraîne des démarrages difficiles, des mesures fausses, une alarme de batterie faible ou une extinction rapide.
Le code de référence apporte une précision supplémentaire. Les standards IEC utilisent des lettres et des chiffres qui décrivent le nombre d’éléments, la chimie et parfois la forme. Par exemple, dans 6LR61, le chiffre 6 indique six éléments internes, LR signale une chimie alcaline, et 61 correspond au format. Ce marquage reste plus fiable qu’une mention commerciale comme pile carrée ou pile plate.

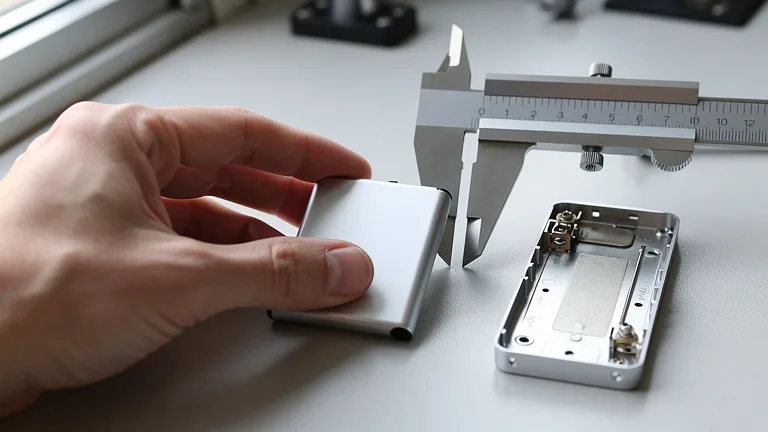

Mesurer les dimensions du boîtier
Les dimensions se vérifient en millimètres. Longueur, largeur, épaisseur et hauteur avec connecteur doivent correspondre à l’espace disponible dans l’appareil. Sur les piles 9 V, quelques variations existent selon les fabricants, mais le format reste relativement standardisé. Sur les batteries rechargeables rectangulaires, les écarts sont plus fréquents.
Pour les compartiments très ajustés, il faut aussi tenir compte de la gaine plastique, du clip, des fils et du sens d’insertion. Une batterie légèrement plus épaisse peut forcer sur le capot, comprimer des câbles ou créer une contrainte mécanique sur le connecteur.

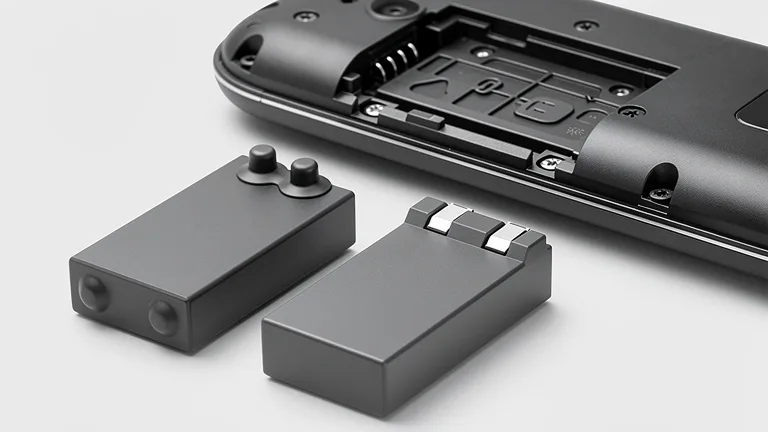

Vérifier le connecteur et la polarité
Le connecteur détermine la compatibilité physique. Une pile 9 V utilise un clip pression. Une pile 4,5 V utilise des languettes. Une batterie plomb utilise souvent des cosses Faston. Une batterie LiPo emploie fréquemment une petite prise blanche de type JST, mais plusieurs variantes existent.
La polarité doit être contrôlée avant branchement. Sur les piles classiques, les symboles + et – sont imprimés sur le boîtier. Sur les batteries à fils, le rouge correspond généralement au positif et le noir au négatif, mais cette convention n’élimine pas les erreurs de câblage sur des produits non originaux. Un multimètre permet de confirmer la polarité en quelques secondes.
Deux connecteurs qui se ressemblent ne garantissent pas la même polarité. Sur une batterie à fils, l’ordre des broches doit être vérifié avant tout raccordement.
Pile, batterie ou accumulateur : bien employer les termes pour éviter les erreurs
Dans le langage courant, le mot batterie sert souvent à désigner n’importe quelle source d’énergie portable. En pratique, la distinction aide à choisir le bon remplacement. Une pile est non rechargeable. Un accumulateur est rechargeable. Une batterie regroupe plusieurs éléments assemblés, rechargeables ou non selon la technologie.
Une pile 9 V alcaline est jetable après usage. Un accu 9 V NiMH se recharge avec un chargeur compatible. Une batterie Li-ion rectangulaire nécessite un circuit de protection et un chargeur adapté. Une batterie plomb 12 V se recharge avec un chargeur plomb régulé, jamais avec un chargeur NiMH ou lithium.
Cette distinction influence aussi la tension réelle. Une pile alcaline neuve de 9 V peut afficher un peu plus de 9 V à vide. Un accu NiMH 8,4 V fraîchement chargé affiche une tension supérieure à sa tension nominale, puis redescend en service. Un appareil sensible peut réagir différemment selon la courbe de décharge.
Choisir la bonne chimie selon l’usage
La chimie détermine l’autonomie, le comportement au froid, la stabilité de tension, la durée de stockage et le prix. Deux piles rectangulaires de même format n’offrent pas forcément les mêmes performances. Le choix dépend de l’appareil, de la fréquence d’utilisation et du niveau de sécurité attendu.
| Technologie | Atouts | Limites | Usages adaptés |
|---|---|---|---|
| Zinc-carbone | Prix bas, disponibilité élevée | Autonomie réduite, moins adaptée aux appareils gourmands | Appareils simples, usage ponctuel |
| Alcaline | Bon compromis autonomie-prix, tension stable | Risque de fuite en stockage long ou après décharge profonde | Détecteurs, jouets, instruments, télécommandes |
| Lithium primaire | Long stockage, faible poids, bon comportement au froid | Prix plus élevé, compatibilité à contrôler | Alarmes, appareils rarement utilisés, environnement froid |
| NiMH rechargeable | Réutilisable, coût réduit sur usages fréquents | Tension nominale parfois plus basse, autodécharge variable | Audio, jouets, mesure, appareils utilisés souvent |
| Li-ion ou LiPo rechargeable | Forte densité énergétique, format mince | Chargeur spécifique, besoin de protection électronique | Électronique portable, objets connectés, équipements compacts |
| Plomb AGM ou VRLA | Robuste, courant disponible élevé, coût maîtrisé | Poids élevé, entretien de charge nécessaire | Alarmes, secours, jouets motorisés, éclairage autonome |
Pour un détecteur de fumée ou une alarme
Les détecteurs et alarmes exigent une alimentation fiable sur la durée. Le fabricant précise souvent le type de pile autorisé. Certains modèles acceptent les piles 9 V alcalines, d’autres recommandent le lithium pour une meilleure durée de stockage. Les accus rechargeables ne conviennent pas toujours, surtout si leur tension nominale est inférieure à celle attendue.
Le test après remplacement doit être effectué avec le bouton prévu par l’appareil. Si l’alerte batterie faible persiste avec une pile neuve, il faut contrôler la référence, la date de validité et la qualité du contact dans le compartiment.
Pour un multimètre, un instrument de mesure ou une pédale audio
Les multimètres et instruments électroniques supportent mal les piles faibles. Une tension insuffisante fausse les mesures ou empêche l’allumage. Une pile alcaline 9 V de bonne qualité convient dans la majorité des cas. Pour un usage intensif, un accu NiMH adapté reste pertinent si l’appareil l’accepte.
Les pédales d’effet et appareils audio sont sensibles au bruit électrique. Une pile 9 V alcaline ou lithium fournit souvent une alimentation propre. Un accumulateur rechargeable peut fonctionner, mais son chargeur et son électronique interne influencent la stabilité de l’alimentation.
Pour une lampe, une lanterne ou un appareil ancien
Les lampes anciennes utilisent souvent des piles plates 4,5 V ou des blocs 6 V. Le format mécanique et le type de bornes sont aussi déterminants que la tension. Avant achat, mieux vaut ouvrir le logement et regarder comment les contacts touchent la pile.
Sur un appareil ancien, des contacts oxydés réduisent l’efficacité d’une pile neuve. Un nettoyage doux des lamelles avec un chiffon sec ou une gomme adaptée restaure souvent le contact. En cas de fuite ancienne, il faut porter des gants et éviter le contact avec les résidus.
Les erreurs fréquentes lors du remplacement de piles rectangulaires
La première erreur consiste à acheter un format proche sans vérifier le voltage. Une pile 4,5 V, une batterie 3,7 V et un bloc 6 V n’ont pas le même comportement électrique. La deuxième erreur consiste à confondre pile jetable et accu rechargeable, surtout sur le format 9 V.
La troisième erreur concerne les connecteurs. Un clip 9 V usé peut donner l’impression qu’une pile neuve est défectueuse. Une cosse Faston trop large peut tenir mal sur une batterie plomb. Une prise JST inversée peut détruire un circuit électronique dès le branchement.
- Ne pas mélanger une pile neuve avec une pile usagée dans un même appareil.
- Ne pas recharger une pile alcaline ou zinc-carbone non prévue pour cet usage.
- Ne pas forcer une batterie trop grande dans un compartiment fermé.
- Ne pas couper et ressouder les fils d’une batterie lithium sans compétence adaptée.
- Ne pas ignorer les mentions de sécurité indiquées par le fabricant de l’appareil.

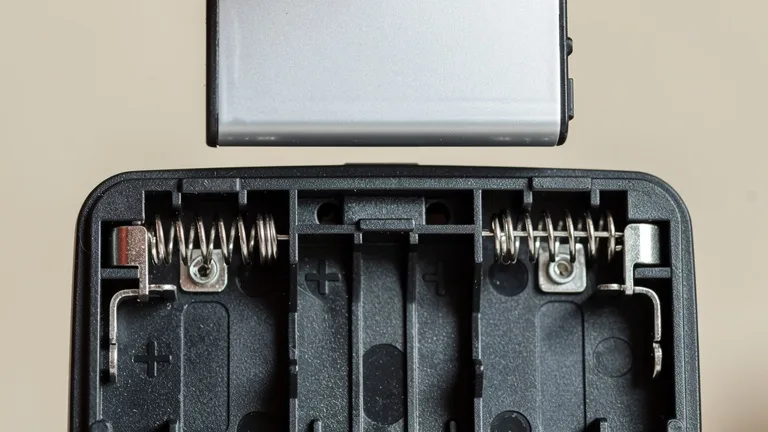

Compatibilité : les points de contrôle avant validation
Pour valider un remplacement, il faut comparer l’ancienne référence et le nouveau produit point par point. Cette vérification prend peu de temps et évite les retours, les pannes intermittentes et les dommages.
- Tension nominale : elle doit correspondre à la valeur demandée par l’appareil.
- Format physique : longueur, largeur, épaisseur et hauteur doivent permettre une insertion sans contrainte.
- Type de borne : clip, languettes, ressorts, cosses ou connecteur filaire doivent être identiques ou réellement compatibles.
- Polarité : les signes plus et moins doivent correspondre au logement ou au câblage.
- Chimie : alcaline, lithium, NiMH, Li-ion ou plomb doivent être acceptés par l’appareil et le chargeur.
- Capacité : une capacité plus élevée augmente l’autonomie si le format et le courant de charge restent compatibles.
- Courant de décharge : certains moteurs, éclairages ou alarmes demandent un courant supérieur à celui d’une pile basique.
Pour les batteries rechargeables, la capacité ne se choisit pas seule. Une batterie de capacité plus élevée doit aussi respecter le courant de charge du chargeur, la technologie et les dimensions. Sur une batterie lithium, la présence d’un circuit de protection contre surcharge, décharge profonde et court-circuit représente un critère de sécurité majeur.
Lire les marquages : exemples concrets
Un marquage 9 V 6LR61 indique une pile alcaline rectangulaire à clip pression. Elle remplace une 6F22 dans beaucoup d’appareils, avec une meilleure autonomie, sous réserve que l’appareil accepte l’alcaline. Un marquage 9 V 6FR61 signale une pile lithium primaire, intéressante pour le stockage long et les environnements froids.
Un marquage 3LR12 4,5 V correspond à une pile plate alcaline. Elle remplace généralement une 3R12 zinc-carbone, avec une autonomie supérieure. Il faut contrôler les languettes, car certains appareils anciens possèdent des contacts rigides.
Un marquage 12 V 7 Ah AGM indique une batterie plomb rectangulaire étanche, courante dans les alarmes et petits onduleurs. Elle ne se remplace pas par une pile 12 V miniature. Il faut respecter la capacité proche, le type de cosse et les dimensions du boîtier.
Un marquage Li-ion 3,7 V 1200 mAh désigne une cellule ou une petite batterie rechargeable au lithium. La référence constructeur, le connecteur et la polarité doivent être repris exactement. Un chargeur inadapté crée un risque d’échauffement ou de défaillance.
Où acheter une pile rectangulaire sans se tromper
Les piles rectangulaires courantes se trouvent en grandes surfaces, magasins de bricolage, boutiques d’électronique et sites spécialisés. Pour une pile 9 V ou une pile plate 4,5 V, les références standard suffisent souvent. Pour une batterie Li-ion, LiPo, plomb ou un pack propriétaire, un vendeur spécialisé offre des fiches techniques plus utiles.
WebAlliance piscine prix : combien coûte vraiment une installation haut de gamme ?Avant de commander en ligne, il faut comparer les dimensions indiquées dans la fiche produit avec celles de l’ancienne pile. Les photos commerciales ne donnent pas toujours l’échelle réelle. Les appellations génériques comme batterie rectangulaire 12 V ou pile carrée 9 V doivent être complétées par un code précis.
La date de péremption mérite aussi un contrôle pour les piles non rechargeables. Une pile alcaline stockée plusieurs années perd une partie de sa capacité et présente un risque de fuite plus élevé en fin de vie. Pour un détecteur, une alarme ou un appareil rarement utilisé, une date longue offre une meilleure marge.

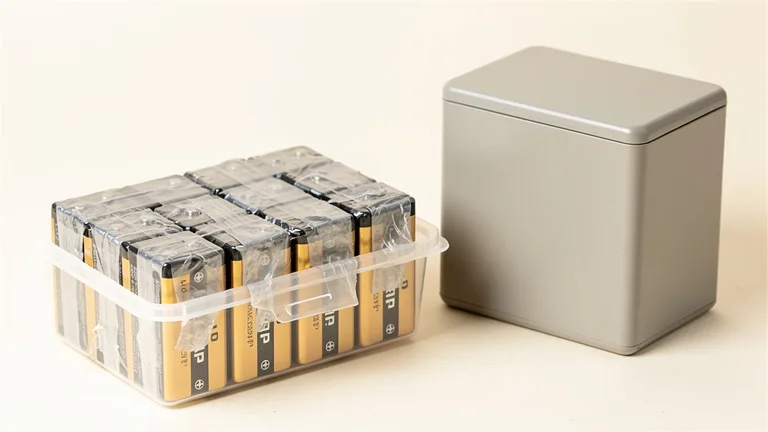

Stockage, sécurité et recyclage des piles rectangulaires
Les piles doivent être conservées au sec, à température modérée, loin des objets métalliques. Les piles 9 V exigent une attention particulière, car leurs deux bornes sont proches. Un contact accidentel avec une clé, une pièce ou un outil peut provoquer un court-circuit et un échauffement.
Pour le transport, il faut protéger les bornes avec leur capuchon d’origine ou un ruban isolant adapté. Les batteries lithium gonflées, percées ou très chaudes ne doivent pas être réutilisées. Une batterie plomb fissurée ou qui fuit doit être manipulée avec prudence.
Les piles et accumulateurs usagés se déposent dans les bornes de collecte prévues en magasin, déchetterie ou point de collecte spécialisé. Le recyclage permet de récupérer certains métaux et limite la dispersion de substances polluantes. Les piles rectangulaires, même petites, ne doivent pas être jetées avec les déchets ménagers.
Après remplacement : contrôler le bon fonctionnement de l’appareil
Une fois la pile insérée, l’appareil doit être testé immédiatement. Le compartiment doit se fermer sans pression anormale. Les contacts ne doivent pas bouger. Aucun échauffement, odeur ou clignotement inhabituel ne doit apparaître.
Sur un appareil de sécurité, il faut lancer le test prévu par le fabricant. Sur un instrument de mesure, une vérification avec une valeur connue confirme le bon fonctionnement. Sur une lampe ou un jouet, une baisse rapide de puissance indique souvent un mauvais contact, une pile inadaptée ou un appareil qui consomme trop pour la technologie choisie.
Le meilleur repère reste l’ancienne référence conservée ou photographiée avant remplacement. Avec le code, la tension, les dimensions et le type de borne, le choix d’une pile rectangulaire devient beaucoup plus sûr.
