Une batterie de VAE 36 V contient souvent 40 à 50 cellules lithium-ion, coordonnées par une carte électronique appelée BMS. Comprendre un schéma de batterie de vélo électrique aide à identifier le rôle des cellules, des connecteurs et des protections, sans ouvrir ni modifier un pack dangereux.
| Symptôme ou situation | Causes possibles (selon l’article) | Point clé BMS / Cellules | Action recommandée (sécurité) |
|---|---|---|---|
| Coupure nette à l’accélération | Surintensité, groupe de cellules faible, protection thermique du BMS | Le BMS coupe si la tension d’un groupe chute ou si le courant dépasse la limite | Réduire l’effort immédiat ; si répété, faire contrôler l’état des groupes et la capacité du pack |
| Batterie ne charge plus | Protection sous-tension, port de charge endommagé, fusible ouvert, BMS en défaut, chargeur défaillant | Le BMS bloque la charge si un groupe est en sous-tension ; chargeur inadapté aggrave le risque | Ne pas insister avec un chargeur différent ; confier le diagnostic à un professionnel |
| Autonomie fortement réduite | Hausse de résistance interne des cellules, déséquilibre entre groupes, vieillissement | Un seul groupe affaibli limite la capacité totale ; l’équilibrage ne compense pas les cellules usées | Vérifier les tensions de repos et sous charge ; envisager un diagnostic en atelier |
| Échauffement, odeur, déformation | Court-circuit interne, charge inadaptée, BMS défaillant, cellule en défaillance thermique | Le BMS ne remplace pas une conception saine ; un départ de feu lithium est difficile à contrôler | Isoler immédiatement la batterie dans un endroit sûr (loin des matériaux inflammables) et contacter un SAV |
| Batterie tombée, fissurée ou infiltrée par l’eau | Choc mécanique, déformation du boîtier, entrée d’humidité | Risque de court-circuit, de corrosion des connexions, de défaillance du BMS et des cellules | Ne plus utiliser ; faire inspecter le pack par un professionnel avant toute recharge |
| Chargeur qui chauffe ou clignote anormalement | Chargeur inadapté, polarité inversée, câble endommagé, batterie en défaut | Un chargeur lithium a une tension de sortie spécifique (ex : 42 V pour 36 V batterie) ; une erreur détruit le BMS | Débrancher immédiatement ; vérifier la compatibilité tension et polarité ; remplacer si doute |
| Stockage prolongé (hiver, inactivité) | Décharge profonde, déséquilibre, vieillissement accéléré | Le BMS ne protège pas si la batterie reste branchée ou à 0 % ; l’équilibrage passif prend du temps | Stocker à 30-60 % de charge, température modérée ; recharger complètement avant utilisation après longue pause |
| Batterie non reconnue par le vélo (systèmes propriétaires) | Communication numérique absente, verrouillage logiciel, connecteur incompatible | Les marques (Bosch, Shimano…) intègrent des lignes de données ; un BMS générique ne suffit pas | Privilégier une batterie constructeur ou un atelier spécialisé ; ne pas modifier le connecteur |
Schéma batterie vélo électrique : à quoi correspond l’architecture générale ?
Un schéma batterie vélo électrique représente l’organisation interne d’un pack de batterie et ses connexions avec le vélo. Il ne s’agit pas seulement d’un ensemble de fils. Une batterie de vélo électrique réunit des cellules lithium-ion, un BMS, des capteurs, des protections, un port de charge, un connecteur de décharge et parfois un indicateur de niveau.
Dans une lecture simplifiée, l’énergie part des cellules, passe par une électronique de contrôle, puis alimente le contrôleur moteur du vélo. Le chargeur suit un autre chemin électrique, surveillé lui aussi par le BMS. Ce dernier autorise, limite ou coupe les échanges selon l’état de la batterie.
À retenir : le schéma d’une batterie de VAE sert à comprendre les fonctions et les protections. Il ne doit pas être utilisé comme plan de modification ou de réparation sans qualification, car un court-circuit sur un pack lithium-ion expose à un départ de feu, des brûlures et un choc électrique.

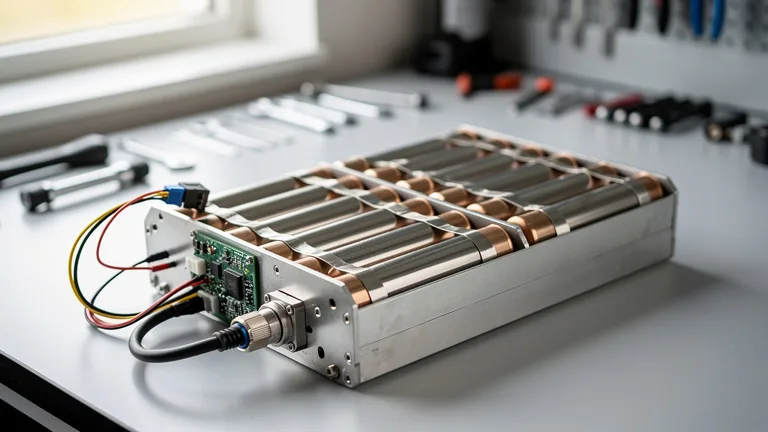

Les principaux éléments visibles sur un schéma de batterie de vélo électrique
Schéma d’une batterie de vélo électrique
Des cellules au moteur : le chemin de l’énergie et le rôle du BMS
1 · Cellules lithium-ion (source)
Série = tension additionnée (ex. 10S → 36 V nominal, 42 V pleine charge). Parallèle = capacité augmentée. Ex. 10S4P = 40 cellules.
⚠ Schéma pédagogique. Bornes B+/B−, P+/P−, C+/C− varient selon les fabricants. Ne jamais court-circuiter, sonder au hasard, inverser une polarité ni ouvrir un pack lithium-ion sans qualification : risque de feu, brûlures et choc électrique.
La plupart des batteries de vélos électriques modernes utilisent des cellules cylindriques lithium-ion, souvent au format 18650 ou 21700. Elles sont assemblées pour obtenir la tension et la capacité souhaitées. Le pack est ensuite relié à une carte BMS, à des connecteurs et à des dispositifs de protection.
Les cellules lithium-ion : la source d’énergie
Chaque cellule lithium-ion affiche une tension nominale proche de 3,6 V ou 3,7 V selon la chimie. Chargée à plein, une cellule lithium-ion classique atteint généralement 4,2 V. Déchargée, elle ne doit pas descendre sous un seuil défini par le fabricant, souvent autour de 2,5 à 3,0 V selon le modèle.
Sur un schéma, les cellules sont rarement représentées une par une dans les documents grand public. Elles apparaissent plutôt sous forme de groupes. Chaque groupe correspond à plusieurs cellules connectées entre elles afin d’obtenir plus de capacité ou plus de tension.

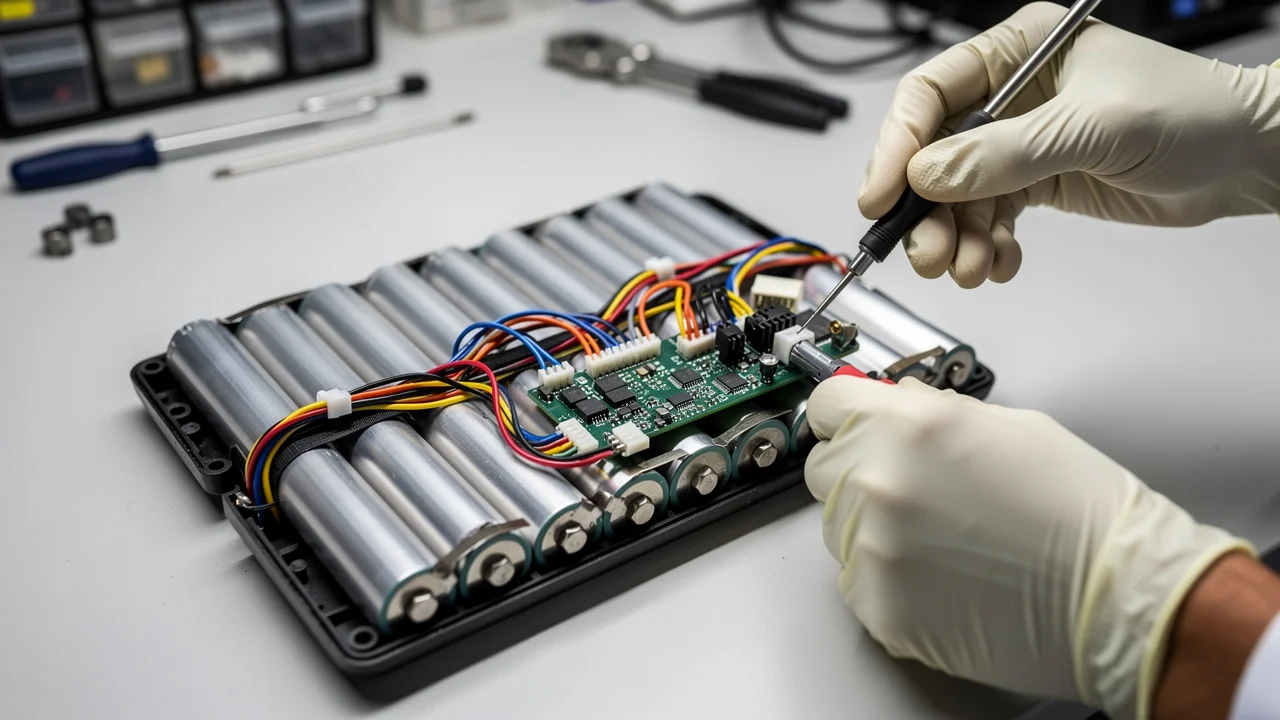

Le BMS : la carte de protection et de supervision
Le BMS, pour Battery Management System, est la carte électronique qui surveille la batterie. Son rôle consiste à protéger les cellules contre les conditions dangereuses : surtension, sous-tension, surintensité, court-circuit, température excessive ou déséquilibre entre groupes de cellules.
Sur un schéma, le BMS se situe entre les groupes de cellules et les sorties de la batterie. Il communique avec plusieurs points de mesure. Ces lignes de mesure servent à connaître la tension de chaque groupe en série, puis à équilibrer les écarts pendant la charge.
Les connecteurs de charge et de décharge
Une batterie de vélo électrique possède généralement deux fonctions électriques distinctes : la charge par le chargeur secteur et la décharge vers le contrôleur moteur. Certains packs utilisent un connecteur commun, d’autres séparent le port de charge et la sortie de puissance.
Les connecteurs rencontrés varient selon les marques : XT60, Anderson, Higo, Julet, Rosenberger, fiches coaxiales, connecteurs propriétaires ou rails intégrés au support de batterie. Le schéma indique alors les bornes positives et négatives, ainsi que les éventuels fils de communication ou de verrouillage.
Les sondes et protections complémentaires
Certains packs intègrent une sonde de température, souvent une thermistance NTC. Elle permet au BMS ou au chargeur de réagir si la batterie chauffe trop. D’autres éléments existent selon les modèles : fusible, interrupteur, afficheur LED, jauge, verrouillage électronique ou liaison de communication avec le vélo.

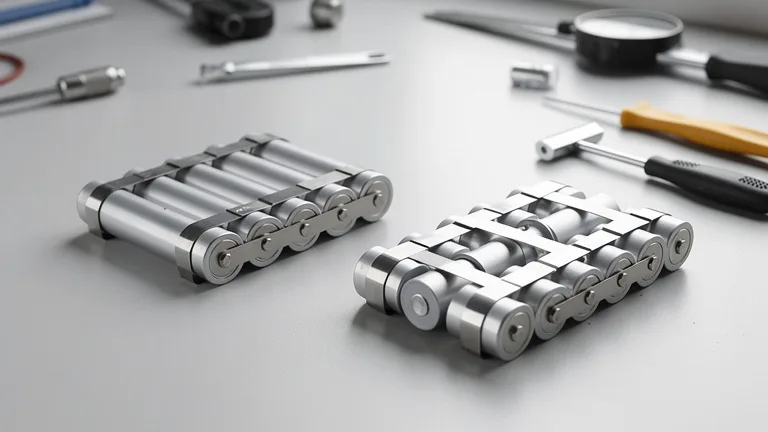

Comprendre série et parallèle sur une batterie de VAE
La tension et l’autonomie d’une batterie ne viennent pas d’une cellule seule. Elles résultent de l’assemblage des cellules en série et en parallèle. Cette logique est la base de tout schéma de batterie de vélo électrique.
Le montage en série augmente la tension
Quand des cellules sont reliées en série, leurs tensions s’additionnent. Une batterie dite 36 V utilise souvent 10 groupes en série. On parle alors de configuration 10S. Une batterie 48 V utilise couramment 13 groupes en série, soit 13S.
FormationComment ajouter une nouvelle police dans Photoshop ?Cette tension doit correspondre au contrôleur, à l’afficheur et au chargeur du vélo. Une incompatibilité de tension entraîne des coupures, une absence de démarrage ou des dommages électroniques.
Le montage en parallèle augmente la capacité
Quand des cellules sont reliées en parallèle, la tension reste la même, mais la capacité augmente. Une configuration 10S4P signifie 10 groupes en série, avec 4 cellules en parallèle dans chaque groupe. Le pack contient alors 40 cellules.
La capacité s’exprime en ampères-heures, notés Ah. L’énergie totale s’exprime en wattheures, notés Wh. Pour l’estimer, on multiplie la tension nominale par la capacité : une batterie 36 V de 14 Ah représente environ 504 Wh.
| Configuration courante | Tension nominale indicative | Tension pleine charge indicative | Usage fréquent |
|---|---|---|---|
| 10S | 36 V | 42 V | VAE urbain, trekking, usage quotidien |
| 13S | 48 V | 54,6 V | VAE plus coupleux, vélos cargo, trajets vallonnés |
| 14S | 52 V | 58,8 V | Montages spécifiques, kits puissants compatibles |

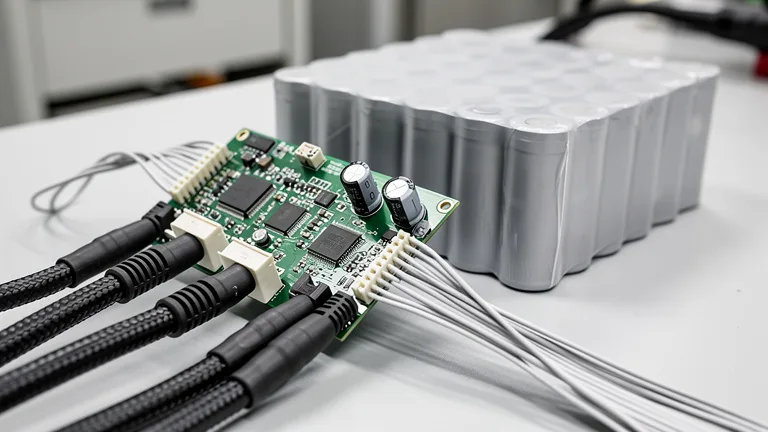

Le rôle du BMS dans un schéma de batterie de vélo électrique
Le BMS est souvent la partie la moins visible et la plus mal comprise d’une batterie. Pourtant, il conditionne la sécurité, la durée de vie et le comportement du vélo. Une batterie qui coupe en montée, refuse de charger ou affiche une autonomie instable présente parfois un problème lié au BMS, aux cellules ou à l’équilibrage.
Surveillance de la tension des groupes de cellules
Le BMS mesure la tension de chaque groupe en série. Si un groupe descend trop bas, il coupe la décharge pour éviter une dégradation irréversible des cellules. Si un groupe monte trop haut pendant la charge, il limite ou interrompt la charge afin de réduire le risque thermique.
Ce contrôle explique certaines coupures soudaines. La batterie semble parfois encore chargée, mais un seul groupe faible suffit à déclencher une protection. Le niveau affiché au tableau de bord ne raconte pas toujours l’état réel de chaque groupe interne.
Équilibrage des cellules pendant la charge
L’équilibrage consiste à réduire les écarts de tension entre les groupes en série. Sans équilibrage, un groupe arrive à pleine charge avant les autres. Le chargeur ou le BMS coupe alors prématurément, et la capacité exploitable diminue.
La plupart des BMS de batteries de VAE réalisent un équilibrage passif. Ils dissipent une faible énergie sur les groupes les plus hauts en tension. Ce processus prend du temps, surtout après une longue période sans charge complète ou avec une batterie vieillissante.
Protection contre les surintensités et courts-circuits
Lors d’une accélération forte ou d’une montée, le contrôleur moteur réclame un courant élevé. Le BMS vérifie que ce courant reste dans les limites prévues. Si la demande dépasse la capacité du pack ou de la carte, la batterie coupe.
En cas de court-circuit, l’intensité grimpe brutalement. Sur un pack lithium-ion, cette situation devient dangereuse en une fraction de seconde. Les pistes, les cellules, les connecteurs et les isolants chauffent vite. Le BMS limite le risque, mais il ne remplace jamais une conception correcte ni une manipulation professionnelle.
Gestion de la température
Une batterie lithium-ion réagit mal aux températures extrêmes. Le froid réduit temporairement la puissance disponible. La chaleur accélère le vieillissement et augmente les risques. Les BMS équipés d’une sonde thermique empêchent la charge ou la décharge hors plage admissible.
Charger une batterie très froide juste après un stockage hivernal, ou la laisser en plein soleil avant une recharge, dégrade les cellules. Un bon schéma indique souvent la présence d’une sonde, mais pas toujours son emplacement réel.
Lire les branchements sans manipuler la batterie ouverte
Un schéma de batterie de vélo électrique montre différents points de connexion. Leur nom change selon les fabricants, mais les fonctions restent proches. Les mentions B+, B-, P+, P-, C- ou C+ apparaissent fréquemment sur des cartes BMS génériques. Elles renvoient à des zones de batterie, de puissance et de charge.
Ces repères ne doivent pas être interprétés comme une invitation à recâbler la batterie. Deux BMS visuellement proches n’ont pas forcément le même brochage, la même logique de charge, le même courant admissible ni les mêmes seuils de protection.
Règle de sécurité : ne jamais court-circuiter, sonder au hasard, remplacer un connecteur ou inverser une polarité sur une batterie de VAE. Une erreur de branchement suffit à détruire le BMS, endommager les cellules ou déclencher un incident thermique.
Différence entre sortie de puissance et port de charge
La sortie de puissance alimente le contrôleur moteur. Elle supporte des courants plus élevés que le port de charge. Le port de charge reçoit le courant du chargeur, souvent limité à 2 A, 3 A, 4 A ou plus selon la batterie.
Sur certains BMS, charge et décharge partagent une partie du circuit. Sur d’autres, elles passent par des chemins séparés. Cette différence modifie le comportement en cas de protection, de charge interrompue ou de batterie en veille.
Les fils d’équilibrage et de mesure
Les fils fins reliés aux groupes de cellules servent au BMS pour mesurer les tensions intermédiaires. Ils ne sont pas conçus pour alimenter un moteur. Leur ordre et leur qualité de connexion sont critiques. Une inversion ou une coupure provoque souvent la destruction immédiate de composants électroniques.
Dans un schéma pédagogique, ces fils apparaissent comme une nappe reliant chaque niveau de tension au BMS. Dans une batterie réelle, ils sont soudés ou connectés à des points précis du pack. Toute intervention exige des outils adaptés, une méthode de sécurité et une connaissance des batteries lithium.
Les connecteurs de communication
Les batteries récentes, surtout sur les systèmes Bosch, Shimano, Yamaha, Brose, Bafang ou constructeurs propriétaires, intègrent parfois une communication numérique entre batterie, contrôleur, afficheur et chargeur. Le schéma inclut alors des lignes de données, en plus des bornes de puissance.
Ces systèmes peuvent refuser une batterie non reconnue, enregistrer des défauts ou limiter la charge. Dans ce cas, remplacer uniquement un connecteur ou un BMS générique ne règle pas nécessairement la panne.
Tension nominale, tension maximale et compatibilité du chargeur
La tension indiquée sur l’étiquette d’une batterie est généralement une tension nominale. Elle ne correspond pas à la tension mesurée à pleine charge. C’est une source fréquente de confusion lors de la lecture d’un schéma batterie vélo électrique.
Une batterie 36 V lithium-ion se charge avec un chargeur 42 V. Une batterie 48 V se charge avec un chargeur 54,6 V. Une batterie 52 V se charge avec un chargeur 58,8 V. Utiliser une tension de charge incorrecte expose la batterie à une dégradation grave.
| Batterie indiquée sur l’étiquette | Architecture typique | Chargeur lithium-ion adapté | Point de vigilance |
|---|---|---|---|
| 36 V | 10S | 42 V | Ne pas confondre avec un chargeur 48 V |
| 48 V | 13S | 54,6 V | Vérifier la polarité et le connecteur |
| 52 V | 14S | 58,8 V | Compatibilité contrôleur indispensable |
| LiFePO4 36 V | Souvent 12S | Environ 43,8 V selon pack | Chimie différente des lithium-ion NMC/NCA |
Signes d’un problème de BMS ou de branchement
Un défaut de batterie ne vient pas toujours du BMS. Les cellules vieillissantes, un connecteur oxydé, un chargeur défectueux, un câble abîmé ou un contrôleur moteur en court-circuit donnent parfois des symptômes proches. L’analyse doit rester prudente.
Coupure nette à l’accélération
Une coupure lors d’un effort fort peut venir d’une surintensité, d’un groupe de cellules faible ou d’une protection thermique. Si la batterie redémarre après quelques secondes, le BMS a probablement déclenché une sécurité. Le problème revient souvent quand la batterie vieillit ou quand le vélo demande plus de courant que prévu.
Batterie qui ne charge plus
Une batterie qui refuse la charge peut être en protection sous-tension, avoir un port de charge endommagé, un fusible ouvert, un chargeur défaillant ou un BMS en défaut. Insister avec un chargeur inadapté aggrave la situation. Le diagnostic doit être confié à un professionnel équipé.
Autonomie en forte baisse
Une perte d’autonomie vient souvent d’une hausse de résistance interne des cellules. Le pack affiche parfois une tension correcte au repos, puis chute rapidement sous charge. Le schéma aide à comprendre pourquoi un seul groupe affaibli limite tout l’ensemble.
Échauffement, odeur ou déformation
Une batterie qui chauffe anormalement, dégage une odeur chimique, gonfle, claque, fuit ou présente des traces de brûlure doit être isolée dans un endroit sûr, loin des matériaux inflammables. Il faut arrêter immédiatement la charge et l’utilisation, puis contacter un spécialiste ou un service après-vente.

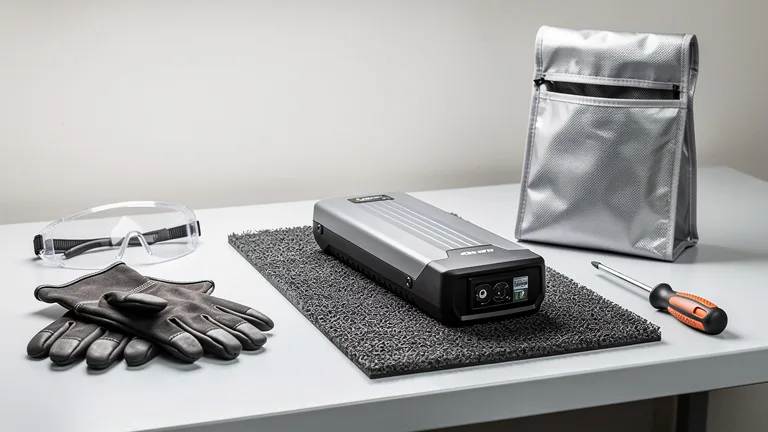

Sécurité : ce qu’il faut savoir avant toute intervention réelle
Une batterie de vélo électrique stocke une quantité d’énergie significative. Un pack de 500 Wh équivaut à une réserve électrique capable de délivrer des courants élevés. Même déchargée à l’afficheur, une batterie conserve une tension dangereuse à ses bornes internes.
Formationcomment fonctionne le nouveau lecteur sans fil de bnp paribas ?Les cellules lithium-ion supportent mal les perforations, les courts-circuits, les soudures mal maîtrisées, les chocs et les charges inadaptées. Un incident thermique ne se gère pas comme une panne électronique ordinaire. Le feu de batterie lithium est difficile à contrôler et produit des fumées toxiques.
- Ne pas ouvrir un pack scellé sans formation adaptée.
- Ne pas remplacer un BMS par un modèle choisi uniquement sur la tension nominale.
- Ne pas modifier le connecteur de charge ou de décharge sans schéma constructeur fiable.
- Ne pas souder directement sur une cellule lithium-ion avec un fer classique.
- Ne pas utiliser un chargeur dont la tension, la polarité ou la chimie ne correspondent pas.
- Ne pas stocker une batterie suspecte dans un logement, près d’un lit ou près de matériaux inflammables.
Pour toute manipulation sur batterie ouverte, le bon réflexe consiste à passer par un réparateur spécialisé VAE, un atelier batterie ou le service après-vente du fabricant. La compréhension du schéma sert à dialoguer avec le professionnel, pas à contourner les protections.
Comment interpréter un schéma constructeur ou une fiche technique
Les fabricants ne publient pas toujours le schéma interne complet. Ils fournissent plus souvent une fiche technique avec la tension, la capacité, l’énergie, le courant maximal, la tension de charge, la plage de température et le type de connecteur. Ces informations suffisent déjà à évaluer la compatibilité de base.
Les données à repérer sur l’étiquette
L’étiquette d’une batterie de VAE mentionne en général la tension nominale, la capacité en Ah, l’énergie en Wh, la tension de charge et parfois le courant de décharge maximal. La référence du modèle permet de retrouver la documentation officielle.
- Voltage : 36 V, 48 V, 52 V ou autre valeur nominale.
- Capacité : exprimée en Ah, elle influence l’autonomie.
- Énergie : exprimée en Wh, elle facilite la comparaison entre batteries.
- Tension de charge : valeur maximale fournie par le chargeur adapté.
- Courant maximal : limite admissible par le BMS et les cellules.
- Référence : utile pour commander une pièce compatible ou ouvrir un dossier SAV.
Les symboles et polarités à ne pas négliger
Les schémas indiquent souvent un plus et un moins pour la sortie de puissance et pour la charge. La polarité ne se déduit pas toujours de la forme du connecteur. Deux connecteurs identiques peuvent être câblés différemment selon le fabricant.
Les lignes de communication, de verrouillage ou de température ne doivent pas être confondues avec des sorties basse tension utilisables. Elles appartiennent au système de gestion du vélo et leur erreur de connexion bloque parfois l’assistance.

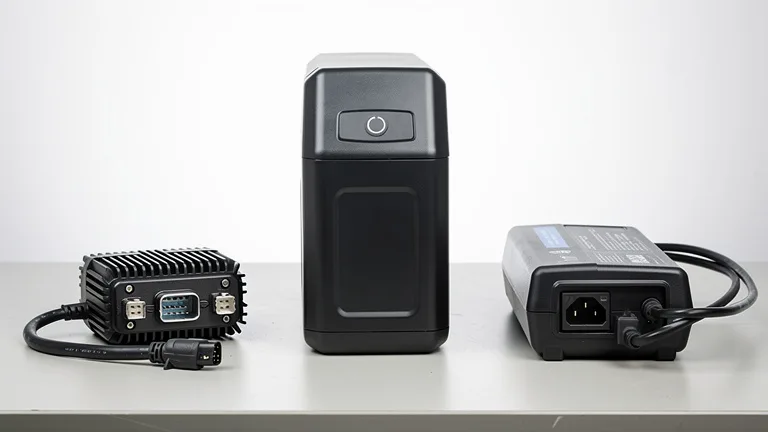

Compatibilité entre batterie, contrôleur moteur et chargeur
La batterie ne fonctionne pas seule. Elle doit être cohérente avec le contrôleur moteur, le chargeur, l’afficheur et le câblage du vélo. Un schéma batterie vélo électrique donne une vision partielle si le reste du système n’est pas pris en compte.
Compatibilité électrique
La tension nominale de la batterie doit correspondre à la plage acceptée par le contrôleur. Le courant maximal du BMS doit couvrir la demande du moteur et du contrôleur, avec une marge adaptée. Un BMS sous-dimensionné déclenche des coupures. Un pack surdimensionné mais mal intégré expose les composants à des contraintes imprévues.
Compatibilité mécanique
Les batteries de cadre, de porte-bagages, intégrées au tube diagonal ou logées dans un boîtier propriétaire ne partagent pas les mêmes rails, serrures et connecteurs. Même si la tension semble compatible, l’ajustement mécanique et le verrouillage doivent être corrects pour éviter les faux contacts et les vibrations.
Compatibilité logicielle
Sur les VAE de marques établies, la batterie communique parfois avec le système via un bus de données. Le vélo vérifie l’identité, l’état de santé ou la température du pack. Une batterie non reconnue n’alimente pas toujours le moteur, même si sa tension est correcte.
Vieillissement, équilibrage et entretien préventif
Comprendre le schéma d’une batterie aide aussi à mieux interpréter son vieillissement. Les cellules ne s’usent jamais toutes exactement au même rythme. Les écarts entre groupes augmentent avec les cycles, les fortes décharges, la chaleur et les stockages prolongés à 100 % ou à très faible charge.
Un entretien préventif simple réduit les contraintes sur le pack. Il ne demande pas d’ouvrir la batterie. Il repose sur de bonnes habitudes de charge, de stockage et d’usage.
- Stocker la batterie à température modérée, hors gel et hors forte chaleur.
- Éviter les périodes longues à pleine charge quand le vélo n’est pas utilisé.
- Éviter de laisser la batterie totalement déchargée plusieurs semaines.
- Utiliser le chargeur d’origine ou un chargeur validé par le fabricant.
- Laisser refroidir une batterie très sollicitée avant recharge.
- Faire contrôler le pack si l’autonomie chute brutalement ou si les coupures se répètent.
Normes, transport et responsabilité autour des batteries de VAE
Les batteries lithium-ion de vélos électriques sont concernées par des exigences de sécurité, de transport et de conformité. En Europe, les VAE à assistance limitée à 25 km/h et 250 W nominaux relèvent notamment du cadre EN 15194 pour le vélo à assistance électrique. Les batteries sont aussi liées à des règles de transport des marchandises dangereuses, car le lithium-ion est classé à risque.
Une batterie modifiée, recellée sans traçabilité ou équipée d’un BMS non conforme pose des problèmes de garantie et d’assurance. En cas d’incident, la responsabilité peut être engagée si le pack a été altéré hors cadre professionnel.
Pour l’achat d’une batterie de remplacement, mieux vaut privilégier une référence constructeur, un atelier spécialisé ou un fournisseur capable de documenter les cellules, le BMS, les protections, les tests et la compatibilité avec le vélo.
Quand consulter un professionnel pour une batterie de vélo électrique
Certains signes justifient un arrêt immédiat de l’utilisation et un contrôle en atelier. Le but n’est pas seulement de réparer. Il s’agit aussi d’évaluer le risque lié aux cellules et au BMS.
- Batterie tombée, fissurée ou infiltrée par l’eau.
- Charge interrompue avec échauffement inhabituel.
- Odeur suspecte, fumée, bruit anormal ou boîtier déformé.
- Coupures répétées malgré une charge complète.
- Connecteur brûlé, fondu, noirci ou instable.
- Chargeur qui clignote anormalement ou chauffe fortement.
Un professionnel peut mesurer les tensions de groupes, tester le chargeur, contrôler la résistance interne, vérifier les connecteurs, inspecter le BMS et décider si le pack reste exploitable. Cette démarche évite les remplacements inutiles et limite les risques liés à une batterie fragilisée.
