Produite entre 2008 et 2016, la Renault Mégane 3 a reçu plusieurs moteurs essence et diesel, du 1.2 TCe au 2.0 dCi, avec des implantations sous capot qui changent selon les années. Avant d’ouvrir un cache ou de contrôler un fusible, un bon repérage évite les erreurs de diagnostic et les manipulations inutiles.
| Élément à repérer | Fonction / Contrôle simple | Erreur fréquente à éviter | Limite à ne pas franchir |
|---|---|---|---|
| Batterie et cosses | Vérifier oxydation, fixation, propreté | Inverser polarité ou outil entre bornes | Risque de défaut calculateur si contact mis |
| Boîtier fusibles moteur | Voir couvercle, rechercher fusible grillé (même ampérage) | Mettre un fusible de valeur supérieure | Ne pas confondre avec relais ; diagnostic nécessite notice |
| Huile moteur (jauge) | Niveau entre mini/maxi, sol plat moteur arrêté | Dépasser le maxi ou ouvrir moteur chaud | Surpression moteur, encrassement |
| Liquide de refroidissement | Vase d’expansion, niveau à froid entre mini/maxi | Ouvrir le bouchon moteur chaud | Projection brûlante ; baisse régulière = fuite à chercher |
| Liquide de frein | Niveau et aspect (ne pas contaminer) | Utiliser un liquide inadapté | Ne pas faire l’appoint sans vérifier cause |
| Lave-glace | Bouchon bleu ou picto pare-brise | Confondre avec autre bouchon | Risque de gel si mauvais liquide |
| Filtre à air | Vérifier fermeture, propreté du filtre | Laisser entrer poussière ou humidité | Ne pas confondre avec boîtier EGR sur diesel |
| Durites / courroies | Bruit, craquelures, traces de gras | Approcher main ou outil moteur tournant | Ne pas confondre distribution et accessoires |
| Différence clé selon motorisation : repérage non universel | |||
| Diesel dCi (1.5, 1.6, 1.9, 2.0) | Circuit EGR, turbo, durites de suralimentation, dépollution dense | Intervenir sans savoir sur vanne EGR ou injecteurs | Besoin valise diagnostic pour défauts spécifiques |
| Essence (1.6 16v, 1.2/1.4 TCe) | Admission plus simple, allumage / bobines, turbo essence | Forcer cache ou connecteur sans repérage | Ne pas confondre tuyeaux d’admission et de refroidissement |
| Mégane 3 RS | Compartiment chargé, turbo, protections thermiques, pièces spécifiques | Accès réduit, température élevée | Intervention professionnelle fortement recommandée |
Schema sous capot Megane 3 : un repérage à adapter à votre version
La recherche d’un schema sous capot megane 3 répond souvent à un besoin concret : localiser un réservoir, vérifier un fusible, identifier la batterie, comprendre un voyant ou préparer une intervention simple. Le principe est utile, mais il faut garder une limite en tête : il n’existe pas un schéma unique valable pour toutes les Renault Mégane 3.
La disposition du compartiment moteur varie selon la carrosserie, la phase, l’année, la motorisation et certains équipements. Une Mégane 3 1.5 dCi ne présente pas exactement les mêmes repères qu’une 1.6 16v, une 1.2 TCe, une 1.6 dCi ou une version RS. Les boîtiers, durites, caches moteur, organes d’admission et faisceaux ne sont pas toujours placés de la même manière.
Un schéma sous capot doit servir de carte de repérage, pas de procédure de réparation. Pour une opération sensible, la revue technique, le carnet constructeur et la documentation Renault restent les références à suivre.
Ce guide donne donc les repères utiles avant une vérification courante. Il aide à identifier les grandes zones sous capot, à comprendre leur rôle et à savoir quand s’arrêter pour éviter une erreur coûteuse.

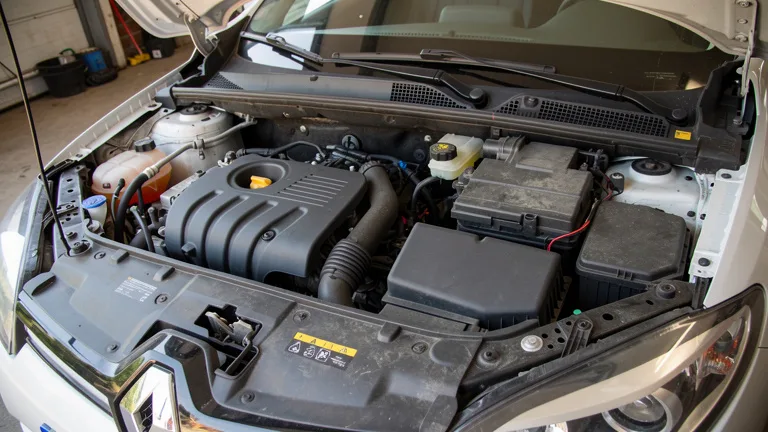

Les principaux repères visibles dans le compartiment moteur
Sur la Mégane 3, le compartiment moteur s’organise autour de plusieurs familles d’éléments : alimentation électrique, refroidissement, lubrification, freinage, admission d’air et accessoires. Leur position exacte diffère selon les versions, mais leur fonction reste globalement la même.
La batterie et les connexions électriques
La batterie se situe généralement dans la partie supérieure du compartiment moteur, souvent proche d’un boîtier de protection et de câbles de forte section. Elle alimente le démarreur, les calculateurs, l’éclairage, la ventilation et tous les consommateurs électriques du véhicule.
Avant toute manipulation autour de la batterie, moteur coupé, carte ou clé éloignée du véhicule et consommateurs éteints sont des précautions de base. Une inversion de polarité, un outil posé entre deux bornes ou une déconnexion mal gérée entraîne des défauts électroniques, voire des dommages sur les calculateurs.
Le boîtier de fusibles moteur
Le boîtier de fusibles moteur se trouve souvent à proximité de la batterie, sous un cache plastique. Sur certaines versions, il est placé dans une zone moins accessible, près du calculateur ou sous un capot de protection clipsé. Il regroupe des fusibles et relais liés à des fonctions fortes : injection, ventilateur moteur, pompe, ABS, gestion moteur, alimentation de calculateurs.
FormationComment ajouter une nouvelle police dans Photoshop ?Le couvercle du boîtier comporte parfois un repérage interne. Quand ce n’est pas le cas, le manuel de bord ou la revue technique permet d’associer chaque fusible à sa fonction et à son ampérage. Remplacer un fusible par une valeur supérieure masque la panne et augmente le risque d’échauffement du faisceau.
Les réservoirs de liquides
Plusieurs bouchons colorés facilitent le repérage. Le lave-glace possède souvent un bouchon bleu ou marqué d’un pictogramme de pare-brise. Le liquide de refroidissement est contenu dans un vase d’expansion translucide avec repères mini et maxi. Le liquide de frein se situe près du tablier, côté conducteur sur de nombreuses configurations, au niveau du maître-cylindre.
Le bouchon d’huile moteur se trouve sur le haut du moteur ou sur le cache moteur. La jauge d’huile, quand elle est présente physiquement, comporte une tirette identifiable. Certaines versions utilisent aussi un affichage électronique au tableau de bord, mais une vérification manuelle reste utile lorsque le moteur en est équipé.
L’admission d’air, le filtre à air et les durites
Le circuit d’admission comprend l’entrée d’air, le boîtier de filtre à air, les conduits et, sur les moteurs turbo, les durites de suralimentation. Une durite déboîtée, fendue ou grasse signale parfois une perte de puissance, un sifflement, une fumée anormale ou un fonctionnement irrégulier.
Sur diesel dCi, la zone d’admission se combine avec la vanne EGR, le débitmètre et parfois l’échangeur d’air selon la configuration. Sur essence TCe, les conduits, le turbo et les périphériques d’allumage occupent une disposition différente. C’est l’une des raisons pour lesquelles un schéma générique doit être interprété avec prudence.

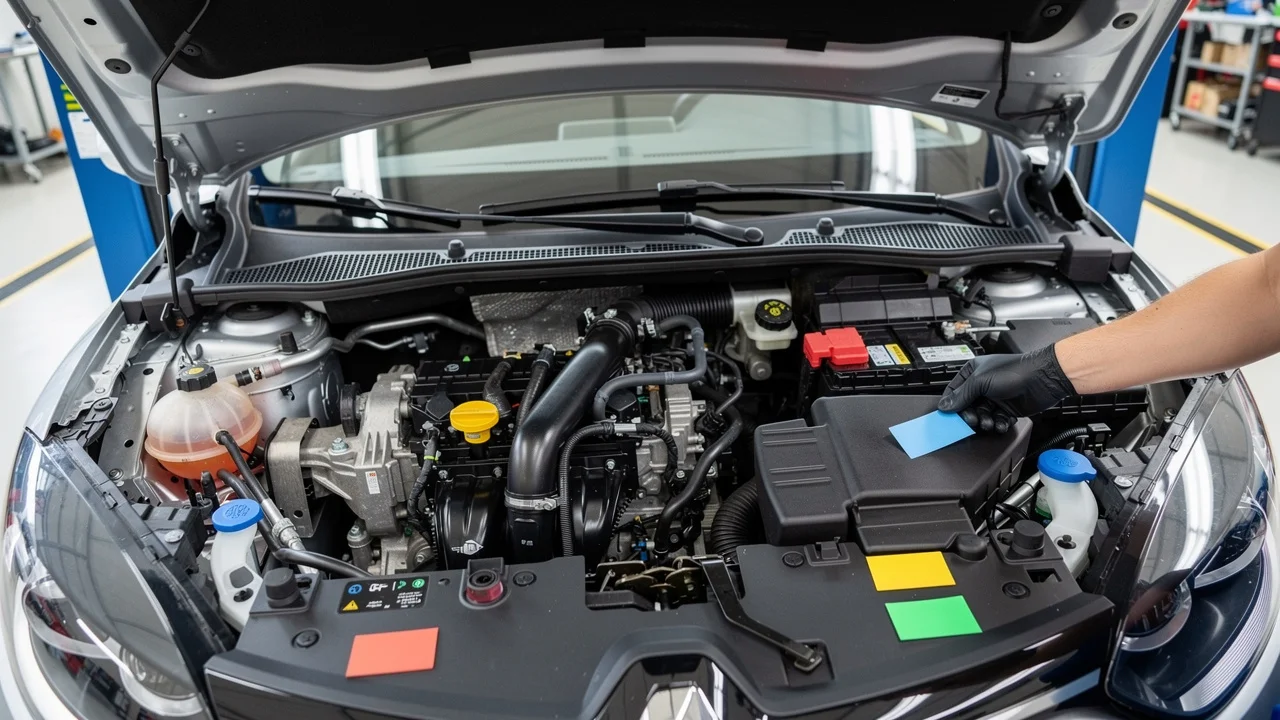

Tableau de repérage rapide sous capot de Mégane 3
Le tableau suivant aide à reconnaître les éléments les plus recherchés avant une intervention simple. Il ne remplace pas le schéma constructeur, mais il donne une méthode de lecture fiable.
| Repère sous capot | Rôle | Contrôle simple | Prudence à respecter |
|---|---|---|---|
| Batterie | Alimentation électrique et démarrage | État des bornes, oxydation, fixation | Éviter tout court-circuit et respecter la polarité |
| Boîtier fusibles moteur | Protection des circuits électriques | Fusible grillé, couvercle, humidité | Remplacer uniquement par le même ampérage |
| Vase d’expansion | Gestion du liquide de refroidissement | Niveau entre mini et maxi à froid | Ne jamais ouvrir à chaud sous pression |
| Bouchon d’huile et jauge | Lubrification du moteur | Niveau sur sol plat, moteur arrêté | Ne pas dépasser le niveau maxi |
| Réservoir liquide de frein | Commande hydraulique du freinage | Niveau et aspect du liquide | Ne pas contaminer le circuit |
| Boîtier filtre à air | Filtration de l’air admis | Cache bien fermé, filtre propre | Éviter l’entrée de poussière dans l’admission |
| Courroies accessoires | Entraînement alternateur et accessoires | Bruit, craquelures visibles, tension apparente | Ne pas approcher moteur tournant |

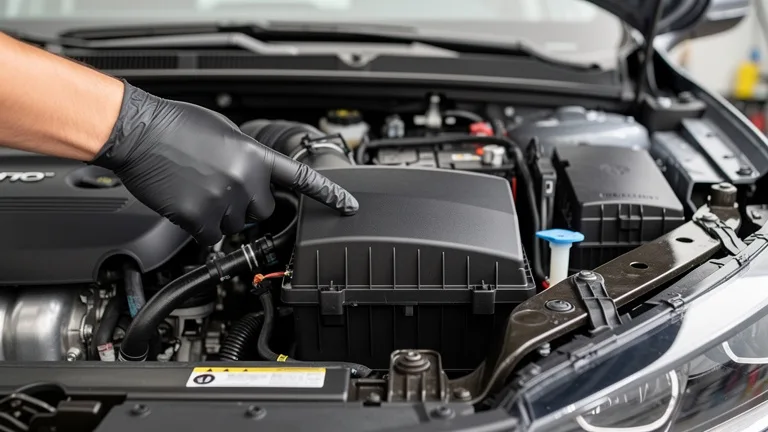

Où se trouve le compartiment à fusibles moteur sur une Mégane 3
Sur beaucoup de Renault Mégane 3, le compartiment à fusibles moteur se situe dans la baie moteur, à proximité de la batterie. Il est protégé par un cache plastique clipsé ou verrouillé. Selon les versions, l’accès demande de retirer un couvercle secondaire ou de dégager légèrement un élément de protection.
Pour une vérification simple, la bonne méthode consiste à identifier le boîtier, lire le repérage du couvercle quand il existe, puis comparer avec la notice du véhicule. Certains fusibles habitacle et certains relais ne sont pas dans le compartiment moteur. Une panne électrique ne se diagnostique donc pas uniquement en ouvrant le capot.
- Fusible moteur : souvent lié aux fonctions d’injection, refroidissement, démarrage, ABS ou alimentation de calculateurs.
- Fusible habitacle : plutôt associé à l’éclairage intérieur, autoradio, lève-vitres, accessoires et commandes de confort.
- Relais : organe de commande électrique, parfois confondu avec un fusible, mais son diagnostic demande plus de méthode.
Un fusible grillé indique rarement une panne isolée sans cause. Si le nouveau fusible saute rapidement, le circuit présente probablement un court-circuit, un consommateur défectueux ou un faisceau abîmé. Dans ce cas, insister aggrave souvent la panne.

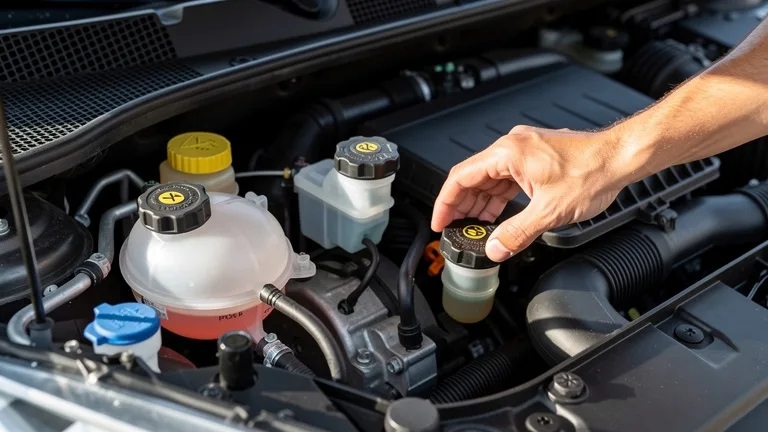

Repérer les niveaux sans confondre les bouchons
Une grande partie des ouvertures sous capot concerne les niveaux. Les erreurs de remplissage figurent parmi les incidents faciles à éviter. Mettre du lave-glace dans le vase d’expansion, de l’huile au mauvais endroit ou un liquide inadapté dans le circuit de freinage entraîne des conséquences sérieuses.
Huile moteur
Le contrôle d’huile se fait sur sol plat, moteur arrêté depuis quelques minutes. Le niveau doit se situer entre les repères mini et maxi de la jauge. Un niveau trop bas expose le moteur à une mauvaise lubrification. Un niveau trop haut favorise la surpression, l’encrassement et, sur certains diesel, des risques mécaniques sévères.
Liquide de refroidissement
Le vase d’expansion doit être lu à froid. Le liquide circule sous pression et atteint des températures élevées. Ouvrir le bouchon moteur chaud expose à des projections brûlantes. Une baisse régulière du niveau révèle une fuite, un radiateur fragilisé, une durite fatiguée, une pompe à eau en cause ou un souci plus profond.
Liquide de frein
Le niveau de liquide de frein baisse légèrement avec l’usure des plaquettes, mais une chute nette demande une vérification rapide. Le liquide de frein est hygroscopique, corrosif pour la peinture et sensible à la contamination. Un appoint ne règle pas une fuite ou une usure avancée du système.
Lave-glace
Le réservoir de lave-glace est le moins critique mécaniquement, mais il reste utile pour la sécurité. Utiliser un liquide adapté à la saison évite le gel des conduites et améliore la visibilité. Le bouchon porte généralement un symbole de pare-brise avec jet d’eau.
Différences de repères selon les motorisations de Mégane 3
Le moteur installé modifie fortement la lecture du compartiment. Les diesel dCi intègrent des éléments de dépollution et de suralimentation différents des blocs essence. Les versions sportives et les finitions mieux équipées ajoutent aussi des périphériques, des faisceaux ou des protections thermiques.
| Motorisation fréquente | Repères souvent visibles | Points de vigilance |
|---|---|---|
| 1.5 dCi | Cache moteur compact, circuit EGR, filtre à air, durites de suralimentation | Injecteurs, vanne EGR, durites, niveau d’huile, entretien périodique |
| 1.6 dCi | Implantation diesel plus dense, turbo, admission, dépollution | Accès parfois réduit, refroidissement, périphériques de dépollution |
| 1.9 dCi et 2.0 dCi | Bloc plus volumineux, turbo, échangeurs, accessoires plus présents | Fuites, courroies, supports, refroidissement, encrassement |
| 1.6 16v essence | Admission plus simple, allumage, boîtier filtre à air | Bobines, bougies, fuite d’huile, refroidissement |
| 1.2 TCe et 1.4 TCe | Turbo essence, conduits d’admission, périphériques compacts | Niveau d’huile, durites, gestion thermique, entretien rigoureux |
| Mégane 3 RS | Compartiment plus chargé, turbo, protections thermiques, éléments spécifiques | Températures élevées, accès réduit, pièces spécifiques |
La phase du véhicule compte aussi. Une Mégane 3 phase 1, phase 2 ou phase 3 reçoit des évolutions d’équipement, de faisceau et de gestion moteur. La date de mise en circulation ne suffit pas toujours : le code moteur et le numéro de série donnent une identification plus sûre.
Interventions simples autorisées et limites à ne pas franchir
Le repérage sous capot sert surtout à préparer des gestes de contrôle. Certaines opérations restent accessibles à un conducteur soigneux : vérifier les niveaux, observer une fuite, contrôler visuellement une durite, remplacer un balai d’essuie-glace, remettre du lave-glace ou identifier un boîtier de fusibles.
Dès qu’une intervention touche au circuit de carburant, au système haute pression diesel, à la climatisation, au freinage, à l’airbag, au calculateur moteur ou au faisceau principal, la marge d’erreur devient faible. Les systèmes modernes de la Mégane 3 dialoguent entre eux. Un connecteur débranché contact mis déclenche parfois des défauts mémorisés.
- À faire sans démontage lourd : observation visuelle, niveaux, état des bouchons, traces de fuite, état apparent de la batterie.
- À faire avec documentation : contrôle de fusible identifié, remplacement d’un filtre accessible, dépose d’un cache moteur simple.
- À confier à un professionnel : diagnostic injection, recherche de court-circuit, purge de frein, intervention sur climatisation, distribution, turbo ou calculateur.
Une intervention réussie commence par l’identification exacte du véhicule : modèle, année, phase, motorisation, code moteur et niveau d’équipement.
Défauts courants de la Mégane 3 visibles ou détectables sous capot
Un schéma sous capot aide aussi à orienter un premier diagnostic. La Mégane 3 est globalement connue des ateliers, avec des points de surveillance qui changent selon le moteur et l’entretien reçu. Le kilométrage, la qualité des vidanges et l’usage urbain ou autoroutier influencent fortement la fiabilité.
Batterie faible et défauts électroniques
Une batterie fatiguée provoque des messages au tableau de bord, des démarrages difficiles, des verrouillages capricieux ou des défauts intermittents. Une tension instable perturbe les calculateurs. L’état des cosses, la propreté des bornes et la fixation de la batterie se contrôlent rapidement sous capot.
Encrassement EGR et admission sur diesel
Sur certains diesel dCi, l’encrassement de la vanne EGR et du circuit d’admission entraîne des à-coups, une perte de puissance ou un voyant moteur. Le repérage visuel permet de situer la zone, mais le nettoyage ou le remplacement demande une méthode précise et parfois un passage à la valise de diagnostic.

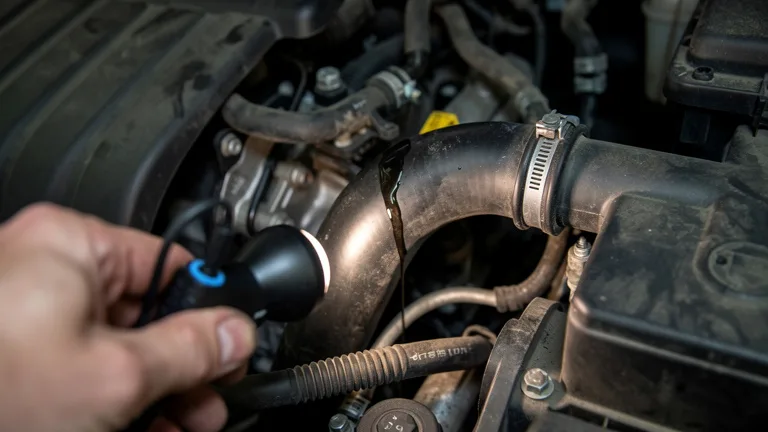

Fuites de liquide de refroidissement
Une odeur sucrée, un niveau qui baisse, des traces blanchâtres ou rosées autour d’une durite ou du vase d’expansion doivent alerter. Le système de refroidissement protège le moteur contre la surchauffe. Rouler avec un niveau insuffisant expose le joint de culasse, le turbo et les organes périphériques.
Durites de turbo et perte de puissance
Sur les moteurs turbo, une durite fissurée ou déboîtée entraîne souvent un sifflement, un manque de reprise, de la fumée ou un passage en mode dégradé. Le contrôle visuel sous capot aide à repérer une anomalie évidente, surtout après une intervention récente ou un choc dans la baie moteur.
Courroie accessoires et bruits anormaux
Un bruit de couinement, de frottement ou de claquement côté accessoires mérite une vérification. La courroie accessoires entraîne notamment l’alternateur et d’autres organes selon version. Moteur tournant, aucune main ni outil ne doit approcher les éléments en rotation.
Fermer correctement le capot de Mégane 3 après contrôle
Après une vérification, le capot doit être refermé sans outil oublié, sans chiffon près d’une courroie et sans bouchon mal serré. Le loquet de sécurité doit être engagé correctement. Un capot mal verrouillé crée un risque majeur en roulant.
Formationcomment fonctionne le nouveau lecteur sans fil de bnp paribas ?La bonne pratique consiste à abaisser le capot jusqu’à une faible hauteur, puis à le laisser se verrouiller selon la résistance du mécanisme. Il faut ensuite tirer légèrement sur le bord avant pour confirmer le verrouillage. Si le capot ne se ferme pas franchement, le crochet, la serrure ou le câble de commande demandent un contrôle.
Un graissage léger du mécanisme de serrure, avec un produit adapté et sans excès, améliore parfois le fonctionnement. Si la commande intérieure reste molle ou si le capot accroche, mieux vaut traiter le problème avant de reprendre la route.
Construire son propre schéma de repérage sans risque
Pour une Mégane 3 précise, la méthode la plus fiable consiste à créer un repérage personnel à partir du véhicule réel. Une observation calme, moteur froid, permet d’associer chaque bouchon, boîtier et zone technique à sa fonction. Cette approche réduit la dépendance aux schémas trouvés en ligne, souvent issus d’une autre motorisation.
- Noter l’année, la phase, la motorisation et le code moteur si disponible.
- Comparer le compartiment moteur avec la notice Renault et la revue technique.
- Identifier les bouchons de niveau avant tout appoint.
- Repérer la batterie, le boîtier fusibles moteur et les principaux caches.
- Ne jamais forcer un clip, un connecteur ou un cache qui résiste.
- Photographier mentalement ou noter l’emplacement des éléments avant démontage léger.
Un bon repérage sous capot sert à gagner du temps, mais aussi à savoir renoncer. Quand le schéma ne correspond pas au véhicule, quand un symbole n’est pas clair ou quand une pièce semble différente, la documentation constructeur prend le relais. Pour une Renault Mégane 3, cette prudence évite de confondre un simple contrôle avec une réparation qui engage la sécurité et la fiabilité du moteur.
