Un éclat de métal de quelques millimètres suffit à bloquer une machine, déclasser un lot ou déclencher une réclamation client. Dans 4 contextes industriels très courants, le séparateur magnétique agit comme une barrière simple entre la matière contaminée et le produit conforme.
| Usage | Risque principal | Ce qu’il capte | Équipement adapté | Bénéfice clé |
|---|---|---|---|---|
| Agroalimentaire | Limaille d’usure, éclats de machines, contaminants entrants | Particules ferreuses fines, fragments de vis/boulons | Grilles magnétiques, barreaux, plaques, séparateurs en ligne | Sécurité des lots, protection broyeurs/mélangeurs |
| Plastique & recyclage | Agrafes, vis, fils métalliques, morceaux d’outillage | Pièces ferreuses dures, particules d’usure | Tambour magnétique, overband, séparateur en chute libre | Protection extrudeuses/broyeurs, réduction arrêts |
| Pharmacie & cosmétique | Fines métalliques dans poudres sensibles, contamination croisée | Particules ferreuses très fines, inox travaillé | Aimants haute intensité (néodyme), barreaux nettoyables | Pureté produit, traçabilité documentée |
| Minéraux & matériaux | Morceaux métalliques dans sable, verre, bois, granulats | Pièces ferreuses volumineuses, oxydes, clous, agrafes | Overband, tambour, plaques haute intensité | Protection concasseurs, pureté visuelle/technique |
Séparateur magnétique : à quoi sert-il vraiment contre les contaminations métalliques ?
Un séparateur magnétique sert à extraire les particules ferreuses ou faiblement magnétiques présentes dans une matière en circulation. Il crée un champ magnétique qui attire les fragments métalliques avant qu’ils n’atteignent une étape sensible : broyeur, mélangeur, doseur, conditionneuse, ensacheuse ou produit fini.
Son rôle ne se limite pas au tri. Dans l’industrie, il répond à trois enjeux concrets : protéger les équipements, préserver la qualité produit et sécuriser les lots. Une vis cassée, une limaille issue de l’usure mécanique ou un morceau de grille métallique arraché suffit à générer une non-conformité coûteuse.
Les contaminants captés varient selon la matière, la granulométrie, l’humidité et la vitesse de passage. Les plus fréquents sont :
- la limaille de fer issue de l’abrasion des machines ;
- les éclats de boulons, écrous, rondelles ou vis ;
- les particules métalliques présentes dans les matières premières ;
- les fragments provenant d’un convoyeur, d’un broyeur ou d’un tamis ;
- certains inox faiblement magnétiques après déformation mécanique.
Le séparateur magnétique n’est pas seulement un équipement de dépollution. C’est un point de maîtrise placé au bon endroit dans la ligne, avant que le métal ne devienne un défaut produit, une panne ou un risque client.

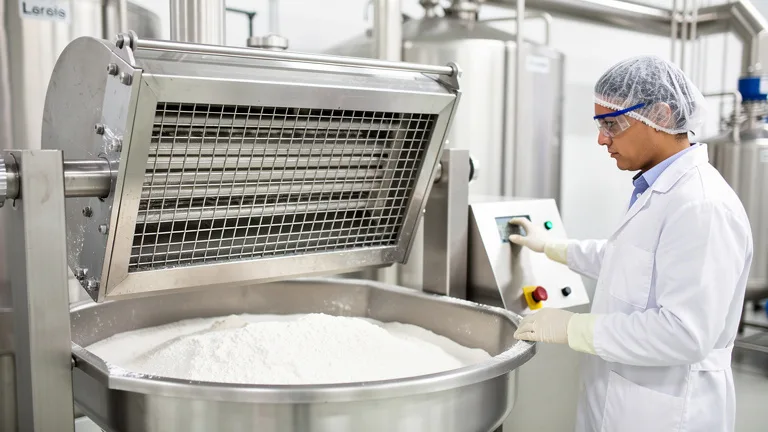

Usage n°1 : sécuriser les poudres et ingrédients dans l’agroalimentaire
L’agroalimentaire fait partie des secteurs où le séparateur magnétique apporte un bénéfice immédiat. Farine, sucre, sel, cacao, épices, céréales, amidon, lait en poudre ou aliments pour animaux circulent souvent sous forme de poudres, granulés ou vrac sec. Ces matières passent par des vis sans fin, élévateurs, tamis, broyeurs et mélangeurs. Chaque transfert expose le produit à des contaminations métalliques.
Dans ce contexte, les contaminants viennent souvent de l’usure mécanique. Une pale de mélangeur, un tamis endommagé ou un convoyeur mal aligné libère des particules fines. Ces fragments ne sont pas toujours visibles à l’œil nu, mais ils altèrent la qualité du lot et créent un risque lors du conditionnement.
Où placer le séparateur magnétique sur une ligne alimentaire ?
Le positionnement conditionne l’efficacité. Sur les poudres alimentaires, les solutions les plus utilisées sont les grilles magnétiques, les barreaux magnétiques, les plaques magnétiques et les séparateurs en ligne pour conduites gravitaires ou pneumatiques.
Les emplacements les plus pertinents sont :
- à la réception des matières premières, pour contrôler les contaminations entrantes ;
- avant broyage, afin de protéger les couteaux, marteaux ou cylindres ;
- avant mélange, pour éviter de répartir une particule métallique dans tout un batch ;
- avant ensachage ou conditionnement, comme barrière finale de sécurité ;
- avant un détecteur de métaux, afin de réduire le nombre de rejets parasites.
Dans les produits secs et fluides, un séparateur magnétique correctement dimensionné retient les particules métalliques sans freiner fortement le débit. Pour les matières grasses, collantes ou compactantes, la conception doit limiter les zones de rétention. L’hygiène, l’accès au nettoyage et la traçabilité des opérations de maintenance deviennent alors prioritaires.
Contaminations évitées dans les produits alimentaires
Le bénéfice principal concerne la sécurité des lots. Un fragment ferreux dans une poudre alimentaire entraîne un risque de réclamation, de retrait ou de destruction du lot. Le séparateur réduit aussi l’usure des machines situées en aval. Un broyeur alimenté avec une matière chargée en métal subit des chocs, des rayures et des arrêts non planifiés.
Dans les usines alimentaires, cet équipement complète les autres contrôles : inspection visuelle, tamisage, filtration, détecteur de métaux, rayons X selon les produits. Il ne remplace pas toute la chaîne de contrôle, mais il retire une partie du risque avant les étapes où la contamination devient plus difficile à isoler.
Usage n°2 : protéger les broyeurs et extrudeuses dans le plastique et le recyclage
Dans la plasturgie et le recyclage, le séparateur magnétique sert autant à la qualité qu’à la protection des machines. Les flux traités sont variés : granulés vierges, paillettes de plastique recyclé, broyats, films, purges, rebuts de production ou mélanges issus du tri. Ces matières contiennent parfois des agrafes, vis, morceaux d’outillage, fils métalliques ou particules ferreuses incrustées.
ArchivesComment ajouter une nouvelle police dans Photoshop ?Le risque est particulièrement élevé avant un broyeur, une extrudeuse ou une presse d’injection. Un fragment métallique dur endommage une vis, raye un cylindre, obstrue une buse ou génère des défauts dans la pièce moulée. Le coût ne vient pas seulement de la pièce rebutée. Il inclut l’arrêt machine, le démontage, le nettoyage et parfois le remplacement de composants.

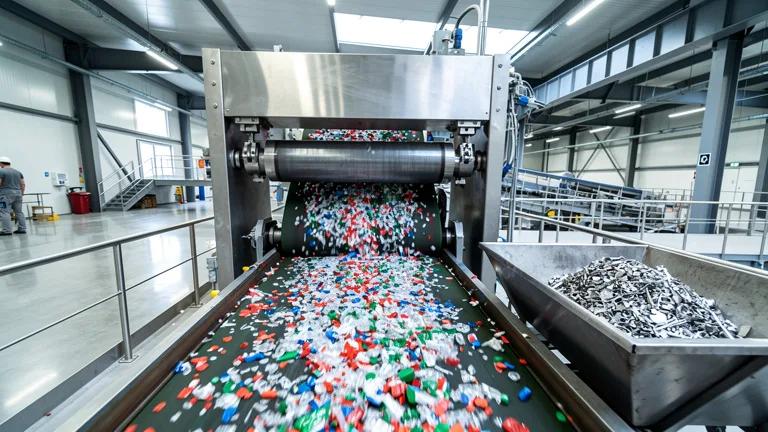

Cas concret : recyclage de paillettes et granulés plastiques
Sur une ligne de recyclage, les paillettes de plastique passent par plusieurs étapes : broyage, lavage, séchage, extrusion, filtration et granulation. Les particules métalliques peuvent arriver avec les déchets collectés ou apparaître lors du broyage. Un tambour magnétique, une plaque au-dessus d’un convoyeur ou un séparateur en chute libre retire les ferreux avant l’extrusion.
Cette séparation améliore la stabilité du process. Moins de métal dans la matière signifie moins de bouchages, moins de points noirs, moins de marques visibles et une meilleure régularité des granulés recyclés. Pour les transformateurs, c’est un argument de qualité matière, surtout quand les lots alimentent des lignes à cadence élevée.
Pourquoi le séparateur magnétique protège les équipements sensibles
Les broyeurs, extrudeuses et presses tolèrent mal les corps étrangers métalliques. Un contaminant ferreux coincé dans une vis d’extrusion entraîne des contraintes mécaniques fortes. Même une particule fine détériore les surfaces et favorise les défauts récurrents.
Le séparateur magnétique agit en amont. Il retire les métaux attirables avant qu’ils ne passent dans les zones de compression, de cisaillement ou de chauffe. Cette logique préventive réduit les arrêts brutaux et allonge la durée de vie des organes mécaniques.
| Zone de la ligne | Risque de contamination | Solution magnétique adaptée | Bénéfice principal |
|---|---|---|---|
| Convoyeur de broyats | Vis, agrafes, éclats ferreux | Plaque magnétique ou overband | Protection du broyeur et tri continu |
| Chute gravitaire de granulés | Limaille fine, particules d’usure | Grille ou barreaux magnétiques | Qualité matière avant transformation |
| Alimentation extrudeuse | Fragments métalliques résiduels | Séparateur en ligne | Réduction des défauts et des bouchages |
| Recyclage après broyage | Métaux mêlés aux paillettes | Tambour magnétique | Séparation automatique sur flux vrac |

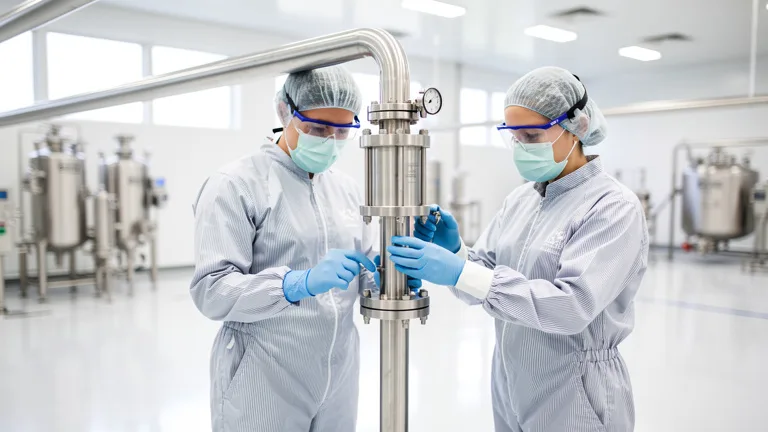

Usage n°3 : maîtriser les risques dans la pharmacie, la cosmétique et la chimie fine
Dans les secteurs à forte exigence qualité, le séparateur magnétique participe à la maîtrise des contaminations physiques. Les poudres pharmaceutiques, excipients, principes actifs, pigments cosmétiques, charges minérales, résines ou additifs chimiques suivent des procédés où la pureté du produit est surveillée à chaque étape.
Les contaminants métalliques peuvent venir d’un broyeur microniseur, d’un tamiseur, d’un mélangeur, d’une vanne, d’une trémie ou d’une opération de maintenance. La difficulté tient souvent à la finesse des poudres. Une particule ferreuse très petite se disperse vite dans un lot. Une fois mélangée, elle devient difficile à localiser.
Pourquoi les poudres fines exigent une séparation magnétique adaptée
Les poudres fines ne se comportent pas comme des granulés fluides. Elles peuvent voûter, colmater, adhérer aux surfaces ou former des couches sur les barreaux magnétiques. Le choix du séparateur doit donc tenir compte de la densité apparente, de l’humidité, de la granulométrie, du débit et de la facilité de nettoyage.
Les aimants haute intensité, souvent à base de terres rares comme le néodyme, sont recherchés pour capter des particules fines et certains inox travaillés mécaniquement. Dans les environnements sensibles, la finition des surfaces, la démontabilité et l’absence de zones mortes comptent autant que la puissance magnétique.
Qualité produit, traçabilité et nettoyage
En pharmacie, cosmétique ou chimie fine, le séparateur magnétique doit s’intégrer dans une logique de contrôle documenté. Les opérateurs vérifient l’état des aimants, nettoient les éléments captants et enregistrent les interventions. Cette traçabilité aide à relier une contamination à une étape précise du procédé.
Le nettoyage représente un point clé. Un barreau magnétique saturé perd en efficacité de capture. Un système mal nettoyé risque aussi de relarguer des particules retenues. Les versions à nettoyage facilité, avec fourreau extractible ou système de dégaussage mécanique selon les conceptions, réduisent les manipulations longues et les erreurs.
Dans les poudres fines, la puissance magnétique ne suffit pas. Le bon résultat dépend aussi du temps de contact, de l’épaisseur de matière traversée, de la vitesse de passage et de l’accès au nettoyage.

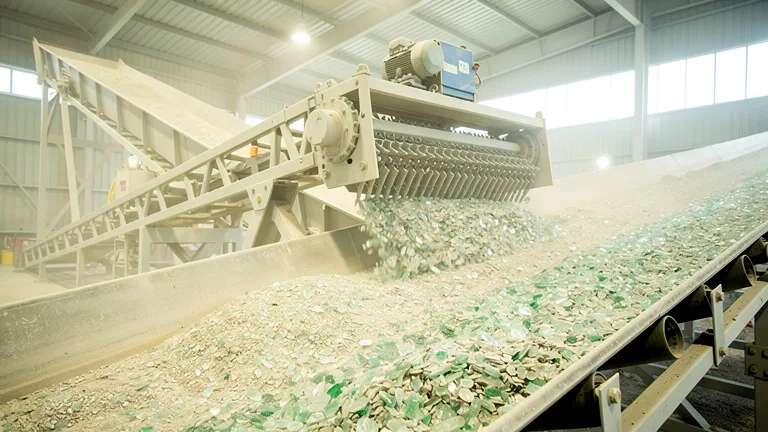

Usage n°4 : purifier les vracs minéraux, le verre, le bois et les matériaux de construction
Les industries de matériaux traitent des flux agressifs : sable, argile, calcaire, quartz, feldspath, kaolin, granulats, copeaux de bois, biomasse, verre concassé ou déchets de chantier. Ces matières contiennent fréquemment des morceaux de métal issus de l’extraction, du transport, du concassage ou de la manutention.
Dans ces environnements, le séparateur magnétique évite deux types de problèmes. Le premier concerne la casse machine. Un métal dans un concasseur, un broyeur ou une presse provoque des chocs et des usures prématurées. Le second concerne la conformité du produit. Des traces ferreuses dans une matière minérale altèrent la couleur, la pureté ou la qualité d’usage.
Verre, céramique et minéraux : préserver la pureté visuelle et technique
Dans le verre recyclé, la présence de métal perturbe la refonte et dégrade la qualité du calcin. Dans la céramique, les oxydes de fer et particules métalliques influencent la teinte, créent des points noirs ou entraînent des défauts de surface après cuisson. Dans les minéraux industriels, la contamination ferreuse réduit la valeur du produit fini lorsque la blancheur ou la pureté sont recherchées.
Les équipements les plus adaptés dépendent du flux. Un overband magnétique placé au-dessus d’un convoyeur retire les pièces ferreuses volumineuses. Un tambour magnétique traite un flux continu de vrac. Des plaques ou grilles magnétiques conviennent aux chutes gravitaires plus contrôlées. Pour les particules fines, des séparateurs haute intensité sont privilégiés.
Bois, biomasse et déchets : éviter les étincelles, bourrages et dégradations
Les copeaux de bois, plaquettes forestières, CSR, biodéchets secs ou flux de recyclage contiennent parfois clous, agrafes, fils, cerclages et fragments de pièces métalliques. Ces contaminants posent un risque direct pour les broyeurs, affineurs, convoyeurs et chaudières biomasse.
Un métal qui passe dans un broyeur génère des bourrages, des chocs et parfois des étincelles. Sur une ligne biomasse, le retrait des ferreux limite aussi les incidents dans l’alimentation des chaudières et améliore la régularité du combustible. Le séparateur magnétique devient alors un équipement de sécurité process autant qu’un outil de tri.
Quel type de séparateur magnétique choisir selon le flux ?
Le choix ne se résume pas à la force de l’aimant. Un séparateur très puissant, mais mal placé ou mal adapté au débit, donnera un résultat décevant. L’analyse doit partir de la matière à traiter, de la taille des contaminants attendus, de la vitesse de passage et du niveau de nettoyage requis.
Les principales familles d’équipements couvrent des besoins différents :

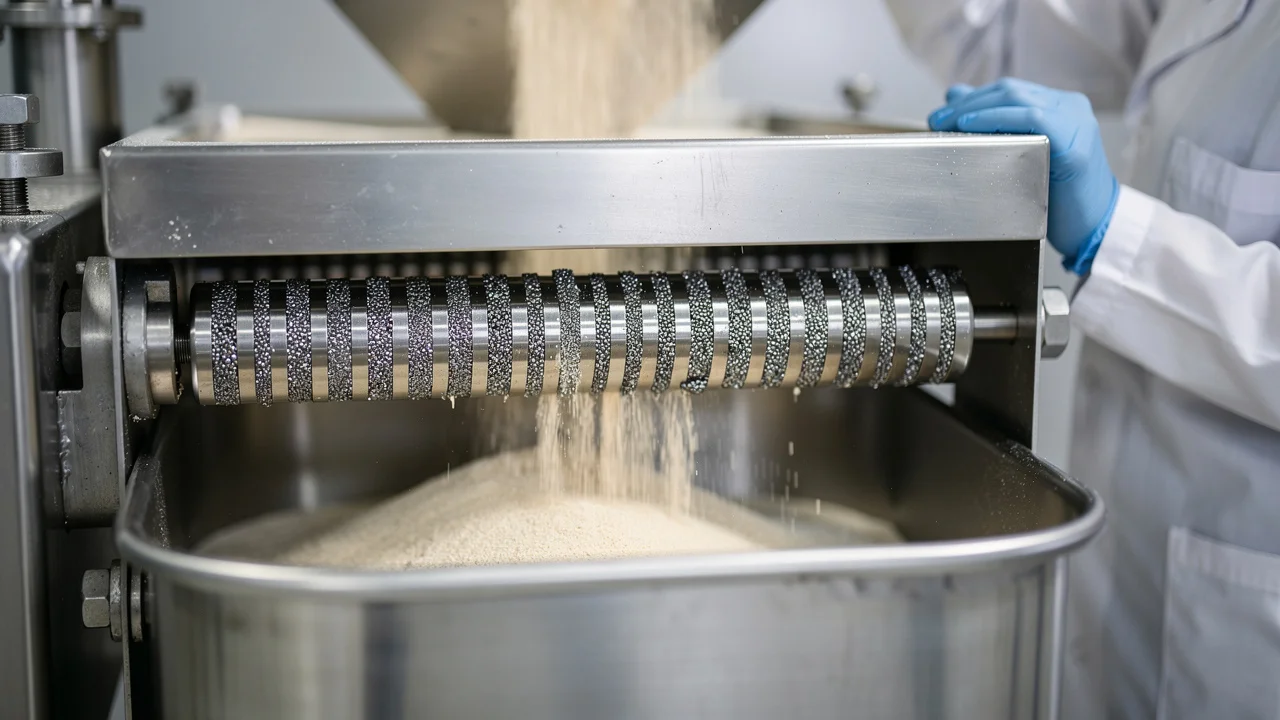

- Grille magnétique : adaptée aux poudres et granulés en chute gravitaire, avec plusieurs barreaux qui interceptent le flux.
- Barreau magnétique : solution modulaire pour trémies, bacs, conduites et petits volumes.
- Plaque magnétique : utile au-dessus ou au contact d’un flux sur convoyeur ou dans une goulotte.
- Tambour magnétique : conçu pour une séparation continue sur vrac sec, souvent en recyclage ou matériaux.
- Overband magnétique : placé au-dessus d’un convoyeur pour extraire automatiquement les pièces ferreuses.
- Séparateur magnétique en ligne : intégré dans une conduite pour traiter un flux fermé, gravitaire ou pneumatique selon la conception.
| Type de matière | Contamination visée | Équipement souvent pertinent | Point de vigilance |
|---|---|---|---|
| Poudre alimentaire sèche | Limaille, fines particules ferreuses | Grille ou barreaux magnétiques | Nettoyage et absence de colmatage |
| Granulés plastiques | Éclats, particules d’usure | Séparateur en chute ou en ligne | Débit et homogénéité du flux |
| Broyats de recyclage | Pièces ferreuses, agrafes, vis | Tambour ou overband | Distance entre aimant et matière |
| Poudre fine pharmaceutique | Fines métalliques et inox travaillé | Séparateur haute intensité | Traçabilité et démontabilité |
| Minéraux ou granulats | Morceaux ferreux, oxydes | Tambour, plaque ou haute intensité | Abrasivité et usure des surfaces |
Les critères qui font vraiment la différence en production
La nature du métal à capter
Les séparateurs magnétiques captent très bien les métaux ferreux. Leur performance varie davantage avec les inox, alliages ou particules faiblement magnétiques. Un inox austénitique non déformé est peu attiré. Après usinage, choc ou frottement, certains fragments deviennent partiellement magnétisables.
Pour les métaux non ferreux comme l’aluminium, le cuivre ou le laiton, un séparateur magnétique classique n’est pas la bonne réponse. D’autres technologies interviennent, comme les courants de Foucault pour certains flux de recyclage ou la détection de métaux pour le contrôle final.
La distance entre l’aimant et la particule
La force d’attraction diminue rapidement avec la distance. Une couche épaisse de matière, un débit trop élevé ou une mauvaise répartition du flux réduisent le contact avec le champ magnétique. Sur des poudres ou granulés, le design doit forcer la matière à passer près des surfaces aimantées.
Archivescomment fonctionne le nouveau lecteur sans fil de bnp paribas ?C’est pour cette raison que les grilles à barreaux sont efficaces dans les chutes gravitaires. Elles divisent le flux et multiplient les zones de contact. À l’inverse, un aimant placé trop loin d’un convoyeur risque de ne capter que les gros morceaux métalliques proches de la surface.
Le débit, la granulométrie et l’humidité
Un débit élevé réduit le temps d’exposition au champ magnétique. Une granulométrie hétérogène masque parfois les petites particules. L’humidité favorise l’agglomération et le collage. Ces paramètres imposent un dimensionnement précis, surtout dans les lignes où les cadences varient.
Avant installation, un essai sur échantillon donne souvent une lecture plus fiable qu’une estimation théorique. Il permet d’observer la séparation réelle, le risque de colmatage et la fréquence de nettoyage nécessaire.
La maintenance et le contrôle des aimants
Un séparateur magnétique négligé devient moins performant. Les particules accumulées forment une couche qui éloigne les nouveaux contaminants du champ actif. Le nettoyage doit donc suivre une fréquence adaptée au niveau de pollution du flux.
La vérification périodique de l’état des aimants, des joints, des soudures, des surfaces en contact produit et des systèmes de fermeture limite les défaillances. Dans les secteurs sensibles, ces contrôles sont intégrés aux procédures qualité et aux enregistrements de production.
Les limites à connaître pour éviter une fausse sécurité
Un séparateur magnétique ne garantit pas l’absence totale de corps étrangers métalliques. Il réduit une catégorie précise de contamination : les particules attirables par un champ magnétique, dans des conditions de passage compatibles avec la capture.
Ses limites apparaissent dans plusieurs situations :
- présence de métaux non ferreux non captables par aimant classique ;
- flux trop rapide ou trop épais ;
- matière collante qui recouvre les surfaces magnétiques ;
- aimant saturé faute de nettoyage ;
- mauvais positionnement sur la ligne ;
- absence de contrôle complémentaire en fin de process.
La meilleure approche consiste à associer le séparateur à une stratégie globale : sélection des matières premières, maintenance préventive, inspection des équipements, tamisage, filtration, détection de métaux ou contrôle par rayons X lorsque le produit et le risque le justifient.
Bonnes pratiques d’installation pour réduire les contaminations métalliques
L’efficacité dépend fortement de l’intégration dans la ligne. Un séparateur magnétique installé après l’étape critique arrive trop tard. Un modèle difficile à nettoyer sera contourné ou mal entretenu. Un équipement sous-dimensionné laisse passer une partie du risque.
Pour fiabiliser l’installation, plusieurs pratiques donnent de bons résultats :
- placer une séparation avant les machines coûteuses ou sensibles ;
- ajouter une barrière finale avant conditionnement quand la qualité lot l’exige ;
- adapter la puissance magnétique à la taille et à la nature des particules recherchées ;
- réduire l’épaisseur de matière exposée au champ magnétique ;
- prévoir un accès simple et sécurisé au nettoyage ;
- formaliser la fréquence de contrôle et d’évacuation des particules captées ;
- analyser les particules récupérées pour identifier leur origine dans l’usine.
L’analyse des contaminants retenus est souvent sous-estimée. Si les particules captées proviennent toujours de la même zone, le séparateur révèle un problème mécanique récurrent : pièce usée, convoyeur mal réglé, tamis abîmé, outil de maintenance oublié ou point de frottement anormal.
Comment mesurer l’efficacité d’un séparateur magnétique sur une ligne industrielle
La performance se mesure sur le terrain. Le suivi des particules récupérées, des arrêts machines, des rebuts et des réclamations donne une vision concrète de l’apport du séparateur. Dans certaines usines, une baisse des incidents mécaniques suffit à justifier l’investissement.
Les indicateurs utiles incluent :
- la quantité et la nature des métaux captés à chaque nettoyage ;
- la fréquence des non-conformités liées aux corps étrangers ;
- le nombre d’arrêts machine attribués à une contamination métallique ;
- le taux de rebuts ou de déclassement des lots ;
- la stabilité du débit après installation ;
- le temps nécessaire au nettoyage et à la remise en production.
Un séparateur magnétique performant se remarque par sa régularité. Il capte sans perturber le process, se nettoie rapidement et fournit des informations utiles sur la santé mécanique de la ligne. Dans les quatre usages présentés, son intérêt tient à cette combinaison : moins de contamination, moins de casse, plus de maîtrise qualité.
