Une marge de dimensionnement de 20 à 30 % suffit souvent à éviter l’échauffement prématuré, les déclenchements intempestifs et les pertes inutiles. Pour un transformateur monophasé, le bon choix ne se limite jamais à une puissance affichée sur une plaque signalétique : tension, courant d’appel, rendement, facteur de puissance et environnement d’installation changent le résultat.
| Étape clé | Action à mener | Piège fréquent |
|---|---|---|
| 1. Lister toutes les charges | Relever tension, courant, type de charge (permanente, intermittente, fort appel). | Oublier les équipements évolutifs ou les extensions futures. |
| 2. Calculer la puissance apparente (VA) | Utiliser S = U × I (si tension et courant connus) ou S = P / cos φ (si puissance active et facteur de puissance connus). | Confondre les watts (W) avec les VA, surtout pour charges inductives ou électroniques. |
| 3. Appliquer le facteur de puissance | Corriger la puissance apparente si cos φ < 1 (S = P / cos φ). | Traiter toutes les charges comme purement résistives. |
| 4. Tenir compte du courant d’appel | Vérifier la puissance d’appel au démarrage (contacteurs, moteurs, alimentations). | Dimensionner uniquement sur le régime permanent. |
| 5. Intégrer la simultanéité | Estimer le nombre de charges fonctionnant en même temps (scénario le plus contraignant). | Additionner toutes les charges sans coefficient de simultanéité. |
| 6. Ajouter une marge de sécurité | Appliquer 20-30% pour charge stable, 30-50% pour bobines/électrovannes ou ambiance chaude. | Marge trop faible (sous-dimensionnement) ou trop élevée (surdimensionnement inutile). |
| 7. Vérifier les tensions réseau | Contrôler la tension primaire réelle (230 V, 400 V, etc.) et la tension secondaire nécessaire aux bornes de la charge. | Ignorer les variations réseau ou la chute de tension dans les câbles. |
| 8. Prendre en compte l’environnement | Vérifier température ambiante, ventilation, altitude, pose en coffret fermé. | Installer en armoire chaude sans déclassement thermique. |
À quoi sert un transformateur monophasé dans une installation électrique ?
Un transformateur monophasé est un appareil électrique statique qui adapte une tension alternative monophasée à une autre tension alternative monophasée. Il fonctionne avec un enroulement primaire, raccordé à la source, et un enroulement secondaire, raccordé à la charge. Le transfert d’énergie se fait par induction électromagnétique, sans liaison électrique directe entre les deux circuits lorsque le transformateur assure une isolation galvanique.
Son rôle dépend du besoin réel de l’installation. Il sert à abaisser une tension, par exemple de 230 V vers 24 V pour une commande industrielle. Il sert aussi à élever une tension, à isoler un circuit sensible, à alimenter un équipement spécifique ou à sécuriser un réseau de commande. Dans une armoire électrique, il alimente souvent des contacteurs, automates, relais, voyants, capteurs, circuits de commande ou petits actionneurs.
Le mauvais dimensionnement d’un transformateur monophasé vient rarement d’une seule erreur de calcul. Il vient le plus souvent d’une charge mal identifiée, d’un courant d’appel oublié ou d’une marge de sécurité choisie au hasard.
Le transformateur ne modifie pas la fréquence. Un appareil alimenté en 50 Hz reste en 50 Hz au secondaire. Il ne transforme pas non plus un courant continu en alternatif. Il agit sur la tension alternative et sur le courant disponible, selon le rapport entre le primaire et le secondaire.

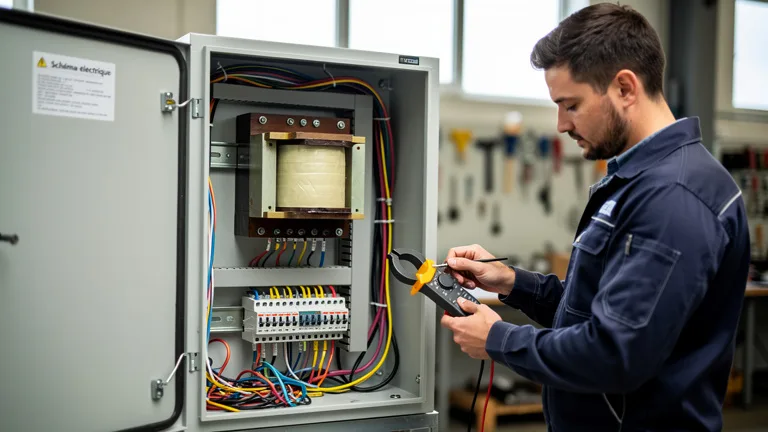

Les critères clés pour dimensionner un transformateur monophasé
Le dimensionnement d’un transformateur monophasé repose sur une logique simple : le transformateur doit fournir la puissance nécessaire, à la bonne tension, dans les bonnes conditions thermiques, sans saturer au démarrage ni fonctionner durablement en limite. La difficulté vient des détails : nature de la charge, facteur de puissance, rendement, température ambiante, durée de service et protections associées.
La tension primaire : vérifier la source disponible
La tension primaire correspond à la tension d’alimentation disponible sur le site. En France, les circuits monophasés courants sont souvent en 230 V, mais on rencontre aussi des primaires 400 V entre phases, 115 V, 120 V, 208 V ou des transformateurs à prises multiples. Le choix doit suivre la tension réelle du réseau, pas seulement la tension théorique indiquée sur un schéma.
Un transformateur prévu pour 230 V alimenté durablement au-dessus de sa plage admissible chauffe davantage. Alimenté trop bas, il délivre une tension secondaire réduite, ce qui perturbe certains équipements. Les variations réseau doivent donc être prises en compte, surtout sur les sites éloignés, les installations provisoires ou les réseaux industriels chargés.
La tension secondaire : partir de la tension exigée par la charge
La tension secondaire est la tension utile fournie à la charge. Elle doit correspondre à la tension nominale des équipements raccordés : 12 V, 24 V, 48 V, 115 V, 230 V ou autre valeur normalisée. Pour les circuits de commande, le 24 V alternatif reste fréquent. Pour des usages spécifiques, on rencontre aussi des secondaires doubles, par exemple 2 × 24 V, raccordables en série ou en parallèle selon le besoin.
La tension secondaire varie avec la charge. À vide, elle est souvent supérieure à la valeur nominale. En charge, elle diminue selon la régulation du transformateur. Cette chute de tension devient sensible avec les longs câbles, les courants élevés ou les charges à appel important. Un calcul sérieux intègre donc la tension aux bornes de la charge, et pas seulement la tension mesurée à la sortie du transformateur.
La puissance apparente en VA ou kVA : le critère central
La puissance d’un transformateur monophasé s’exprime en voltampères, notés VA, ou en kVA. Cette puissance apparente combine la tension et le courant disponibles. La formule de base en monophasé est :
S = U × I, avec S en VA, U en volts et I en ampères. Cette formule donne une base utile, mais elle ne suffit pas lorsque la charge possède un facteur de puissance faible, un rendement variable ou un fort courant d’appel.
Exemple simple : une charge alimentée en 24 V et consommant 5 A demande au minimum 120 VA. En pratique, on ne choisit pas un transformateur de 120 VA si la charge fonctionne longtemps, si elle démarre brutalement ou si l’armoire est chaude. Une marge de sécurité raisonnable oriente plutôt vers 160 VA ou 200 VA selon le contexte.
Le courant nominal secondaire : ne pas raisonner uniquement en puissance
Le courant disponible au secondaire se déduit de la puissance apparente. Pour un transformateur 230 V / 24 V de 250 VA, le courant secondaire nominal vaut environ 250 / 24, soit 10,4 A. Ce courant nominal correspond à un fonctionnement dans les conditions prévues par le fabricant.
Cette valeur doit être comparée au courant réel absorbé par la charge, mais aussi au courant maximal temporaire. Les bobines de contacteurs, alimentations, moteurs, électrovannes et lampes ont parfois un courant d’appel nettement supérieur au courant permanent. Un transformateur dimensionné uniquement sur le régime établi risque de provoquer une chute de tension au démarrage.
Le facteur de puissance et la nature de la charge
La charge raccordée n’est pas toujours purement résistive. Une résistance chauffante présente un facteur de puissance proche de 1. Une bobine, un moteur ou un équipement électronique possède un comportement inductif ou capacitif. Le facteur de puissance, souvent noté cos φ, indique la relation entre puissance active en watts et puissance apparente en VA.
Pour une charge de 300 W avec un facteur de puissance de 0,8, la puissance apparente nécessaire n’est pas 300 VA, mais 375 VA. La relation utile est : S = P / cos φ. Cette approche reste une approximation si la charge est non linéaire, comme certaines alimentations électroniques. Dans ce cas, le courant efficace, les harmoniques et le courant d’appel doivent guider le choix.
Les erreurs de dimensionnement les plus fréquentes
Un transformateur sous-dimensionné montre souvent des signes rapides : échauffement excessif, bourdonnement marqué, chute de tension, fusibles qui fondent, disjoncteur qui déclenche, équipements instables. À l’inverse, un modèle surdimensionné occupe plus de place, coûte davantage et présente des pertes à vide supérieures. Le bon choix cherche un équilibre entre sécurité, performance et coût global.
Sous-dimensionner à cause d’une puissance active confondue avec la puissance apparente
La confusion entre watts et voltampères reste courante. Les watts décrivent la puissance active réellement convertie en travail, chaleur ou lumière. Les VA décrivent l’effort électrique total demandé à la source. Dès qu’une charge n’a pas un facteur de puissance égal à 1, les deux valeurs divergent.
Conversion & e-commerceQu’est-ce que l’agroécologie et comment peut-elle transformer notre système agricole ?Cette erreur touche surtout les installations avec bobines, moteurs, variateurs, alimentations à découpage et équipements électroniques. Un total de 500 W ne signifie pas automatiquement qu’un transformateur 500 VA suffit. La conversion vers la puissance apparente doit précéder le choix de la taille.
Oublier le courant d’appel au démarrage
Certains équipements absorbent un courant très élevé pendant quelques millisecondes ou quelques secondes. Les transformateurs eux-mêmes possèdent aussi un courant d’enclenchement au primaire, lié à la magnétisation du noyau. Ce phénomène explique de nombreux déclenchements à la mise sous tension, même lorsque la puissance nominale semble correcte.
Les charges inductives, les alimentations capacitives, les lampes et certains actionneurs demandent une réserve. Pour une armoire de commande avec plusieurs contacteurs qui collent simultanément, la puissance d’appel cumulée doit être analysée séparément de la puissance de maintien. Un transformateur trop juste entraîne une baisse de tension secondaire, donc un collage incomplet des relais ou contacteurs.
Choisir une marge de sécurité trop faible ou trop élevée
Une marge de sécurité standard se situe souvent entre 20 et 30 % pour une charge bien connue et stable. Cette fourchette augmente si l’installation est chaude, évolutive, soumise à des démarrages fréquents ou alimentée par un réseau fluctuant. Elle baisse rarement en environnement industriel, car les conditions réelles sont rarement idéales.
Le surdimensionnement massif n’est pas une solution universelle. Un transformateur beaucoup trop puissant coûte plus cher, prend plus de place et augmente les pertes à vide. Sur certains circuits, il impose aussi une protection primaire avec un calibre plus élevé, ce qui modifie la sélectivité électrique.
Négliger l’échauffement et le mode de pose
La puissance nominale d’un transformateur est donnée pour des conditions de référence. La température ambiante, la ventilation, l’altitude, le coffret, le voisinage d’autres composants chauds et la classe thermique influencent sa capacité réelle. Dans une armoire dense, un transformateur installé près d’un variateur ou d’une alimentation chaude fonctionne dans un environnement défavorable.
La classe d’isolation, l’échauffement admissible et l’indice de protection doivent être lus dans la fiche technique. Pour une installation en coffret fermé, la dissipation thermique doit être vérifiée. Un transformateur qui travaille constamment près de sa limite vieillit plus vite, même s’il ne déclenche aucune protection.
Méthode pratique pour calculer la puissance d’un transformateur monophasé
Une méthode fiable consiste à partir des charges réelles, puis à convertir chaque besoin en VA. La somme obtenue est ensuite corrigée par les coefficients utiles : facteur de puissance, rendement, simultanéité, courant d’appel et marge de sécurité. Cette démarche évite la formule unique appliquée trop vite.
Étape 1 : lister toutes les charges raccordées
Il faut relever la tension, le courant, la puissance, le type de charge et le mode de fonctionnement de chaque équipement. Une bobine de contacteur ne se comporte pas comme un voyant. Une alimentation électronique ne se comporte pas comme une résistance. Le relevé doit aussi distinguer les charges permanentes, intermittentes et simultanées.
- Charges permanentes : automates, capteurs, modules de commande, voyants alimentés en continu.
- Charges intermittentes : contacteurs, électrovannes, relais, avertisseurs, petits actionneurs.
- Charges à fort appel : moteurs, alimentations capacitives, lampes, bobines puissantes.
- Charges évolutives : équipements ajoutés ultérieurement, extensions d’armoire, options de machine.
Étape 2 : convertir chaque charge en puissance apparente
Si la plaque indique une tension et un courant, utilisez S = U × I. Si elle indique une puissance active en watts et un facteur de puissance, utilisez S = P / cos φ. Si le facteur de puissance n’est pas connu, la fiche fabricant reste la source la plus fiable. À défaut, une marge plus large s’impose pour les charges inductives ou électroniques.
Pour les équipements ayant une puissance d’appel et une puissance de maintien, les deux valeurs doivent apparaître dans le calcul. La puissance permanente sert au fonctionnement continu. La puissance d’appel sert à vérifier la tenue lors des mises sous tension ou manœuvres simultanées.
Étape 3 : appliquer la simultanéité et la marge
Toutes les charges ne fonctionnent pas forcément en même temps. Le coefficient de simultanéité permet d’éviter un surdimensionnement inutile. En revanche, dans une armoire de commande où plusieurs contacteurs s’enclenchent ensemble au démarrage, la simultanéité est élevée. Le scénario réel le plus contraignant doit guider le choix.
Après addition des puissances apparentes corrigées, ajoutez une marge. Pour une charge stable, 20 % représente souvent une base prudente. Pour une installation évolutive, chaude ou soumise à des appels de courant, 30 à 50 % se justifie selon les contraintes. Le choix final se fait ensuite sur la puissance normalisée supérieure : 63 VA, 100 VA, 160 VA, 250 VA, 400 VA, 630 VA, 1 kVA, etc.
| Situation | Risque principal | Marge indicative |
|---|---|---|
| Charge résistive stable | Échauffement modéré | 15 à 20 % |
| Armoire de commande classique | Extensions et manœuvres simultanées | 20 à 30 % |
| Bobines, relais, électrovannes | Courant d’appel et chute de tension | 30 à 50 % |
| Ambiance chaude ou coffret peu ventilé | Déclassement thermique | Selon fiche fabricant, souvent renforcée |
| Charge électronique non linéaire | Harmoniques et pic d’enclenchement | Analyse fabricant recommandée |

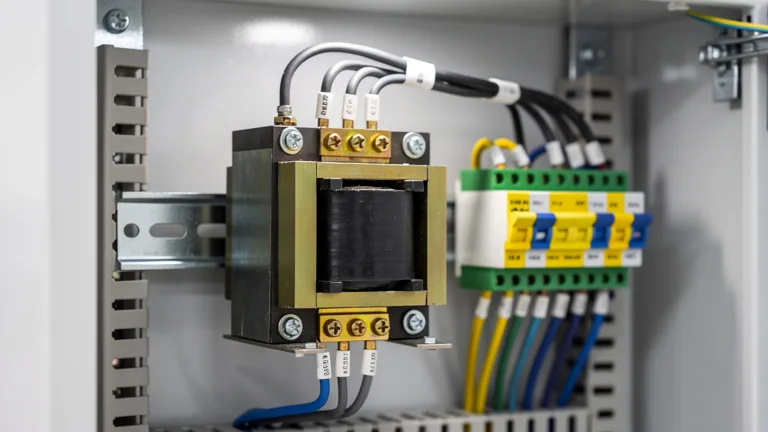

Exemple de dimensionnement d’un transformateur monophasé 230 V / 24 V
Imaginons une armoire alimentée en 230 V monophasé avec un secondaire 24 V alternatif. Les charges sont les suivantes : un automate consommant 25 VA, quatre contacteurs demandant 8 VA chacun en maintien, deux électrovannes de 12 VA, trois voyants de 2 VA et une réserve prévue pour des capteurs supplémentaires de 15 VA.
La puissance permanente vaut : 25 + 32 + 24 + 6 + 15 = 102 VA. Avec une marge de 30 %, la puissance cible atteint environ 133 VA. Le calibre normalisé immédiatement supérieur serait 160 VA. Si les contacteurs ont une puissance d’appel élevée et s’enclenchent ensemble, un transformateur 200 VA ou 250 VA devient plus cohérent.
Ce même calcul montre pourquoi une simple addition des puissances de maintien sous-estime parfois le besoin. Le transformateur doit tenir le fonctionnement continu, mais aussi les transitions. Les chutes de tension au secondaire pendant l’appel ne doivent pas empêcher les organes de commande de fonctionner correctement.

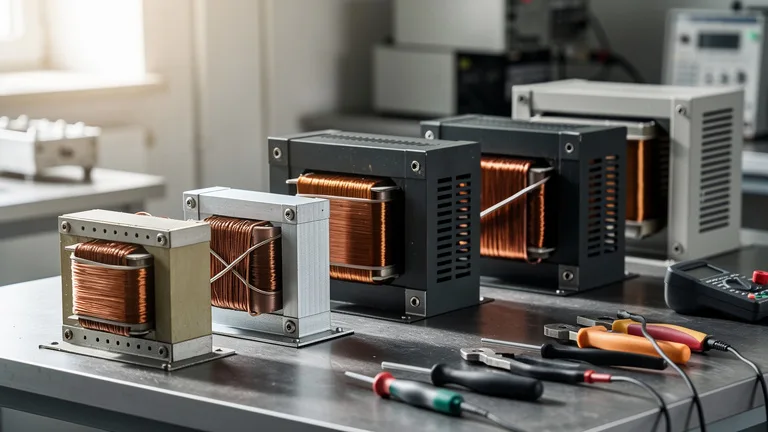

Transformateur monophasé abaisseur, élévateur ou d’isolement : choisir la bonne fonction
La fonction du transformateur influence le choix technique. Un modèle abaisseur réduit la tension, par exemple 230 V vers 24 V. Un modèle élévateur augmente la tension, par exemple 115 V vers 230 V, dans la limite de sa puissance nominale. Un transformateur d’isolement sépare électriquement le primaire et le secondaire pour limiter certains risques et réduire des perturbations.
Le choix entre ces fonctions dépend de l’usage. Un circuit de commande basse tension vise souvent la sécurité et la compatibilité avec les composants. Un banc d’essai cherche parfois une tension spécifique. Un environnement médical, de laboratoire ou de maintenance impose des exigences particulières d’isolement, de fuite et de protection.
| Type de transformateur monophasé | Usage courant | Point de vigilance |
|---|---|---|
| Abaisseur | Passer de 230 V à 24 V, 48 V ou 115 V | Courant secondaire élevé à basse tension |
| Élévateur | Adapter une tension trop basse à un équipement | Courant primaire plus élevé, protection adaptée |
| Isolement | Séparer deux circuits, améliorer la sécurité | Régime de neutre et mise à la terre à définir |
| À prises multiples | S’adapter à plusieurs tensions réseau | Raccordement conforme au schéma fabricant |
Monophasé ou triphasé : quelle différence pour le dimensionnement ?
Un réseau monophasé utilise une phase et un neutre, avec une tension courante de 230 V en basse tension domestique. Un réseau triphasé utilise trois phases, avec 400 V entre phases et 230 V entre phase et neutre dans les réseaux européens usuels. Le triphasé répartit mieux les fortes puissances et convient aux moteurs industriels, aux grosses machines et aux installations énergivores.
Un transformateur monophasé se dimensionne sur une relation simple entre tension et courant : S = U × I. Un transformateur triphasé se calcule avec une formule différente : S = √3 × U × I, lorsque U est la tension entre phases. Confondre ces deux approches fausse fortement le résultat.
Conversion & e-commerceAlliance piscine prix : combien coûte vraiment une installation haut de gamme ?Transformer du triphasé en monophasé ne consiste pas à convertir magiquement trois phases en une seule puissance sans contrainte. On alimente souvent une charge monophasée entre une phase et le neutre, ou entre deux phases selon la tension disponible et l’appareil. Il faut alors vérifier l’équilibrage des phases, le courant admissible, la protection et la puissance réellement disponible sur la phase utilisée.

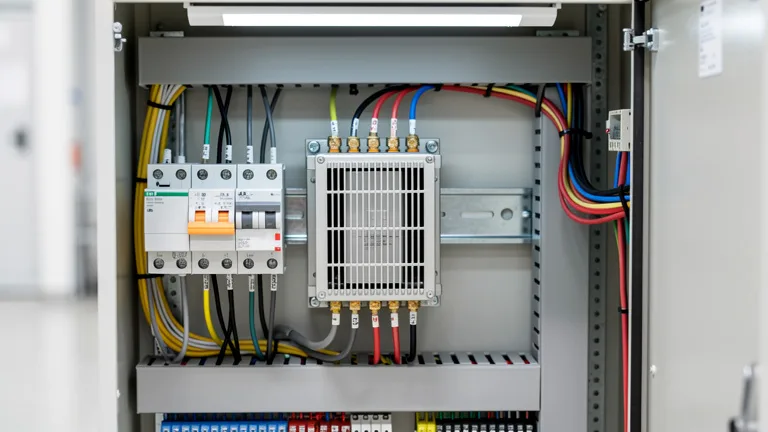

Protection électrique, rendement et pertes : les paramètres souvent sous-estimés
Un transformateur réel n’est pas parfait. Il présente des pertes cuivre dans les enroulements et des pertes fer dans le circuit magnétique. Ces pertes génèrent de la chaleur et expliquent pourquoi le rendement n’atteint pas 100 %. Sur les petites puissances, les pertes à vide deviennent proportionnellement plus visibles.
La protection primaire protège la ligne et le transformateur contre les défauts. Elle doit tenir compte du courant d’enclenchement, sinon le disjoncteur déclenche à la mise sous tension. La protection secondaire protège les circuits alimentés. Le choix entre fusible, disjoncteur courbe adaptée ou protection thermique dépend de la puissance, du courant de court-circuit, du câblage et des exigences normatives.
- Au primaire : vérifier tension, calibre, pouvoir de coupure, courbe de déclenchement et courant d’appel.
- Au secondaire : protéger les départs, adapter la section des conducteurs et vérifier la chute de tension.
- À la terre : définir le régime du secondaire selon l’usage, l’isolement et les règles de sécurité.
- Sur la plaque signalétique : contrôler VA, tensions, fréquence, classe thermique, indice IP, norme applicable et schéma de raccordement.
Les normes et recommandations fabricant servent de cadre. Les transformateurs de sécurité, de séparation ou de commande répondent à des exigences spécifiques, notamment autour de la série EN/IEC 61558. Les transformateurs de puissance relèvent d’autres référentiels, comme IEC 60076 selon les cas. Pour une installation professionnelle, le choix doit rester cohérent avec le contexte réglementaire et le niveau de risque.
Schéma, symbole et lecture de plaque d’un transformateur monophasé
Sur un schéma électrique, le symbole d’un transformateur monophasé représente généralement deux enroulements séparés par un noyau magnétique. Le primaire et le secondaire sont indiqués par leurs bornes, leurs tensions et parfois leurs prises intermédiaires. Les repères varient selon les fabricants, mais la logique reste la même : identifier l’entrée, la sortie et les couplages possibles.
La plaque signalétique donne les informations à vérifier avant achat ou remplacement. Elle mentionne la puissance apparente, les tensions primaire et secondaire, la fréquence, le courant nominal, le type de service, la classe d’isolement, l’échauffement, le degré de protection et parfois le rendement. Le schéma de raccordement imprimé sur le transformateur évite les erreurs de série/parallèle sur les secondaires doubles.
Un transformateur 2 × 24 V ne délivre pas automatiquement 48 V ou un courant doublé. Le résultat dépend du raccordement en série ou en parallèle, avec respect strict des polarités indiquées par le fabricant.
Quand faut-il remplacer ou redimensionner un transformateur monophasé ?
Un remplacement à puissance identique n’est pas toujours judicieux. Si l’installation a évolué depuis la mise en service, l’ancien calibre ne correspond plus forcément aux charges actuelles. L’ajout de relais, modules, capteurs, ventilateurs, alimentations ou accessoires modifie la puissance permanente et les appels transitoires.
Plusieurs signaux justifient une vérification : température anormalement élevée, odeur d’isolant chauffé, bourdonnement nouveau, tension secondaire instable, protections qui déclenchent sans défaut apparent, composants de commande qui décrochent. Une mesure du courant secondaire en fonctionnement réel apporte une base solide. Une mesure au démarrage aide à comprendre les déclenchements d’enclenchement.
Le redimensionnement doit aussi tenir compte du vieillissement. Les isolants thermiques perdent leurs propriétés avec le temps et la chaleur. Un transformateur ancien ayant fonctionné longtemps en surcharge légère garde parfois une tension correcte, tout en ayant une durée de vie résiduelle réduite.
Grille de choix rapide avant d’acheter un transformateur monophasé
Avant de sélectionner une référence, une grille de contrôle évite les oublis. Elle permet de comparer deux modèles autrement que par leur prix ou leur puissance affichée. Cette vérification gagne du temps lors d’un achat neuf, d’un remplacement en maintenance ou d’une modification d’armoire.
| Critère | Ce qu’il faut vérifier | Erreur à éviter |
|---|---|---|
| Puissance apparente | Total en VA avec marge et appels | Additionner seulement les watts |
| Tension primaire | Réseau réel disponible et tolérance | Supposer que le réseau est toujours à sa valeur nominale |
| Tension secondaire | Tension exigée aux bornes de la charge | Ignorer la chute de tension des câbles |
| Fréquence | Compatibilité 50 Hz, 60 Hz ou double fréquence | Utiliser un modèle non prévu pour la fréquence locale |
| Charge | Résistive, inductive, capacitive ou électronique | Traiter toutes les charges comme résistives |
| Environnement | Température, ventilation, coffret, altitude | Installer en armoire chaude sans déclassement |
| Protection | Primaire, secondaire, court-circuit, surcharge | Choisir une protection qui déclenche à l’enclenchement |
| Norme et usage | Sécurité, commande, séparation, puissance | Remplacer par un modèle non équivalent |
Pour une charge simple et stable, le dimensionnement reste rapide. Pour une armoire industrielle, une machine, un circuit de sécurité ou une installation exposée à la chaleur, la fiche technique et les mesures réelles doivent guider le choix. Le bon transformateur monophasé est celui qui fournit la tension attendue, avec le courant nécessaire, dans la durée, sans travailler en limite permanente.
